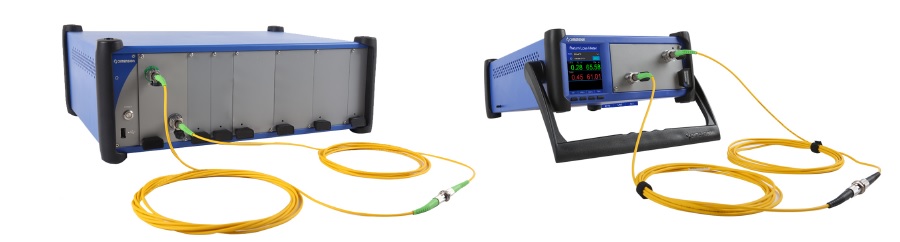

Dimension社の単一ファイバ挿入損失/リターンロス測定器は、高安定レーザ光源と高精度光パワーメータを使用しており、巻き付け終端処理不要のリターンロス測定と高速挿入損失測定が行えます。 単一波長での測定時間は0.5秒未満、リターンロスの最小検出値は-75dBです。 測定波長は、シングルモード:1310nm、1490nm、1550nm、1625nmとマルチモード:850nm、1300nmの合計6波長です。 高速で正確な測定ができますので、生産効率や品質管理を改善するための理想的なツールになります。

■ 特徴

・基本からモジュール設計まで、各種応用、拡張性
・終端処理なしで1秒未満の2波長測定
・-75dBのリターンロス最小値(単一シングルモードファイバ)
・最小測定ファイバ長0.7m
・光パワーメータの最小検出パワー-50dBm
・交換可能で信頼性の高い検出器アダプタ
・プッシュボタン、タッチスクリーン、ネットワーク、USB
・測定データとレポートの自動保存

■ 用途

・ファイバパッチコード、コネクタの測定
・光パッシブデバイスの測定

■ 仕様

型番 Single fiber IRL meter
RLM1112A-1FA RLM5156A-1FP
OPM部
(光パワーメータ)
モジュールタイプ シングルモード マルチモード
ディテクタタイプ InGaAs
ディテクタサイズ 2 mm
波長範囲 850 nm ~ 1650 nm
パワー範囲 +15 dBm ~ -50 dBm at 1550 nm
直線性 ±0.05 dB (+5 dBm ~ -50 dBm)
不確定性 ±(5 %+500 pW)
単位 dBm/dB
IL部
(挿入損失)
レーザ波長 1310/1490/1550/1625 nm 850/1300 nm
レーザタイプ LASER
パワー安定性 ±0.01 dB (30分)
ファイバ SM 9/125 MM 50/125 or 62.5/125
コネクタ FC/APC FC/UPC
Encircled Flux測定 NA IEC-61280-4-1
RL部
(リターンロス)
RL範囲 -30 ~ -75 dB -15 ~ -60 dB
RL精度 -30 ~ -70 dB: ±1.0 dB
-70 ~ -75 dB: ±2.0 dB
-15 ~ -35 dB: ±1.0 dB
-35 ~ -60 dB: ±2.0 dB
ファイバ長 (Min.) DUT反射(両端)>50 dB: 0.7 m
DUT反射(両端)<50 dB: 1.7 m
測定時間 <1秒(2波長/ファイバ)
本体 入力パワー AC 90 ~ 260 V/50 Hz
ウォームアップ時間 20分(規程の保管温度外では60分)
較正周期 2年
動作温度 10℃ ~ 40℃
保管温度 -40℃ ~ 70℃
サイズ ALPHA 筐体: 359 mm x 274 mm x 115 mm
OMEGA 筐体: 462 mm x 374 mm x 171 mm
モジュール: 285 mm x 133 mm x 71 mm
メーカ Dimension Technology

■ 特徴の詳細説明

<1> 基本からモジュールまで設計、高い拡張性

Dimension社の基本光学システムは、IRL測定モジュールなどの多くの測定モジュールに適用できます。 ホットスワップ可能で、プログラム可能で、拡張性があり、保守と管理が簡単ですのでトータルコストを低く抑えることができます。
また、ネットワーク、USB、タッチスクリーン、プッシュボタンなど、リモートコントロールに適した機能を備えています。そのため、光スイッチ、安定化光源、POAテスター、BERテスター、高速光パワーメータなどのさまざまな製品へ適用できます。

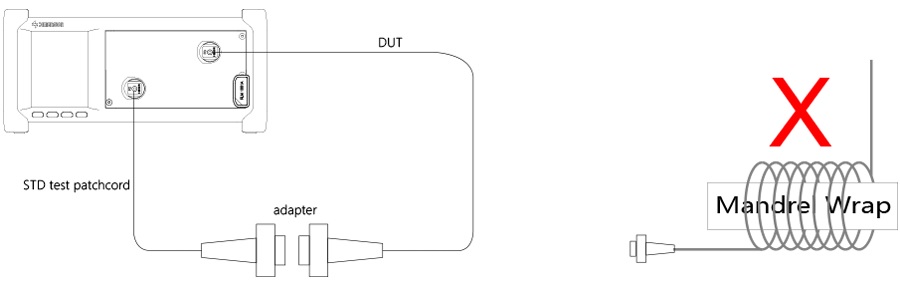

<2> 端末処理不要のリターンロス測定、1秒以下の2波長測定

OTDRの原理に基づいて、巻き付け終端処理なしでリターンロス測定ができます。 また、挿入損失とリターンロスを同時に測定できます。 高速サンプリング回路と最適アルゴリズムにより、2波長測定が1秒以下でできます。

<3> 最小検出パワー -75 dBm、最小ファイバ長0.7 mのリターンロス測定

自社開発の高感度検出回路と最適化されたソフトウェアにより、高性能シングルモードパッチコード(SM / APC)に必要な-75dB(単一シングルモードファイバ)のリターンロス検出を実現しています。

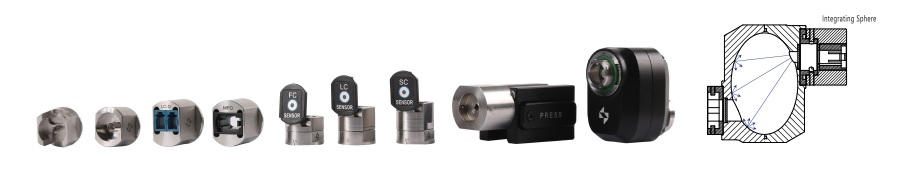

<4> 豊富な交換可能、高信頼性検出器アダプタ

お客様のニーズにお応えするために、Dimension社では交換可能で信頼性が高く、柔軟に使へて便利な一連の検出器アダプタを開発しました。 MPO /2連LCアダプタに適合する最適化された積分球を使えば、1測定中にプラグの付け替えを繰り返す必要はありません。
