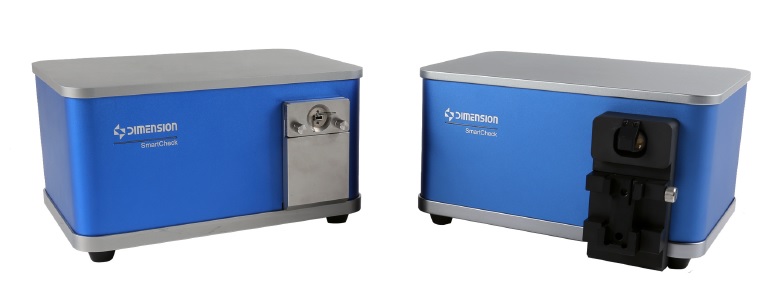

Smartcheckは、 自動分析、オートフォーカス、自動コネクタ交換機能など、多くの自動機能を備えた効率的な検査装置で、12心MTコネクタの測定を5秒で行えます。





■ 特徴

・自動分析
・自動決定
・自動フォーカス
・自動ファイバ切り替え
・高速測定:12コアMTコネクタで5秒
・PCとAPCを簡単に交換、
・ほとんどの種類のコネクタに対応可能な固定治具

■ 仕様

型番 SmartCheck-400X SmartCheck-200M
 倍率  20X 10X
 分解能 0.27 um 0.54 um
 測定コネクタ 単心, MTRJ, MPO, MTP(2-72心) 多心光モジュール
 測定速度 5秒(12心、自動フォーカスの時間を除く)
 スキャン範囲 6 mm x 15 mm 6 mm x 3 mm
 インターフェース USB 2.0
 電源 DC 24 V
 メーカ Dimension Technology

■ 特徴の詳細説明

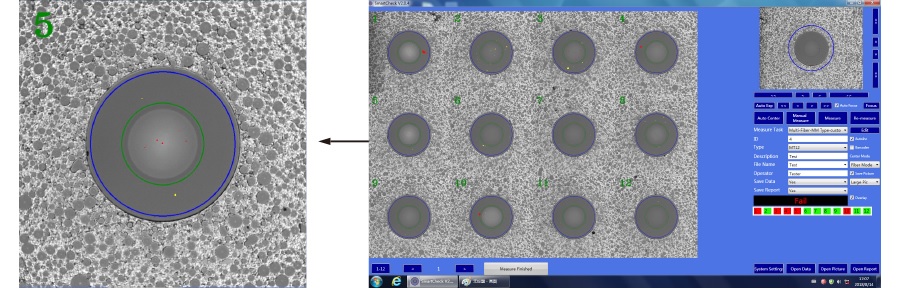

<1> 自動分析

先端的ソフトウェアにより、端面のわずかな欠陥や傷を正確かつ自動的に検出および判定できます。

<2> 高速測定

12心コネクタの測定時間は僅か5秒です。

<3> ワンクリック操作

コネクタを挿入した後、[測定]ボタンをクリックするだけで、最大72心ファイバのすべての端面を検査できます。

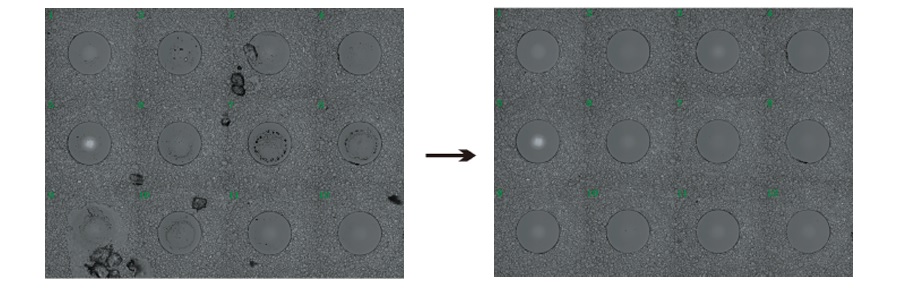

<4> 高精細画像

高品質光学部品と高解像度CCDを搭載しており、非常に鮮明な画像が得られますので正確な検査を行うことができます。USBワイヤーロックによりデータ接続が安定していますので、振動があっても問題ありません。

<5> リアルタイム統計システム

サーバー/ユーザー方式ですので、検査結果はインターネットでリアルタイムに送信され、オペレーターはデータを品質の監視や制御に役立てることができます。

<6>カスタマイズできる検査基準

ソフトウェアにさまざまな検査判定基準を設定できますので、お客様のご要望によるカスタマイズ基準の設定も可能です。 ファイバ端面のA、B、C領域やその数、傷の幅や長さを調節できますので生産効率が大幅に向上します。また、検査ごとに端面状態のExcel形式の詳細レポートを自動的に作成します。
