工業用顕微鏡は、半導体、電子部品、液晶ディスプレイなど工業分野での製造プロセス検査、解析などに使用される顕微鏡です。多くの場合、データ解析し易いようCCDやデジタルカメラの映像をPCに取り込めるようになっています。
　 XSM100はCMOSカメラ、CCDカメラ観察専用の単眼鏡筒顕微鏡です。 モニター、PC、テレビなどに接続して鮮明な画像をみることができます。半導体、光エレクトロニクス、医療、バイオ、教育などの分野で広く使われるお求めやすい価格の顕微鏡です。

生物顕微鏡へ 偏光顕微鏡へ 金属顕微鏡へ 蛍光顕微鏡へ アクセサリーへ

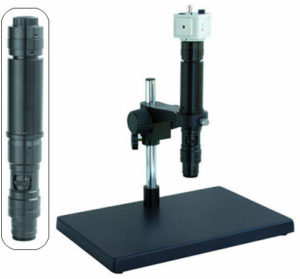

 KOZO-ms-XSM100
用語の説明  仕様書の用語についてご参照ください
仕様 XSM100
顕微鏡本体およびCCDカメラ
1 対物ズーム比: 1:6 ●
2 対物ズーム範囲: 0.7X~4.5X ●
3 作動距離(WD): 95mm ●
4 フォーカス範囲: 60mm ●
5 C-CCD アダプタ焦点距離: 17.53mm ●
6 1/3″, 1/2″, 2/3″ CCD カメラ ●
7 1/3″ CCD カメラのとき視野範囲: 8.57～1.33mm ●
8 総合倍率 = 対物レンズの倍率 * モニタ倍率 ●
視野直径 = CCD イメージセンサの対角線サイズ/対物レンズの倍率
CCDイメージセンサの対角線サイズ:
1/3 “: 6mm, 1/2 “: 8mm, 2/3 “: 11 mm
1/3″CCD、14″ モニタ倍率: 1/3″CCD 14×25.4 / 6 = 59.3X
総合倍率: (0.7X~4.5X)×59.3=41.5X~266.9X
アクセサリー
対物レンズ 1X ●
0.25X, 0.5X, 0.75X, 1.5X, 2X ○
CCD アダプタ 1X ●
0.5X, 0.67X, 2X, 5X ○
オプション ズーム比: 1:7 ○
ズーム比: 1:8 ○
ズーム比: 1:9 ○

●: 標準仕様　 ○: オプション

XSM100 の視野

対物レンズ 作動距離（WD） CCD 0.5x アダプタ 0.67x アダプタ 1x アダプタ 2x アダプタ
0.25X 0.09X~0.56X 0.12X~0.75X 0.18~1.13X 0.35X~2.25X
302 1/3″ 68.57~10.66 51.17~7.96 34.28~5.33 17.14~2.66
302 1/2″ 45.71~7.11 22.85~3.55
302 2/3″ 62.85~9.77 31.42~4.88
0.5X 0.18X~1.12X 0.23X~1.50X 0.35X~2.25X 0.7X~4.5X
176 1/3″ 34.28~5.33 25.58~3.98 17.14~2.66 8.57~1.33
176 1/2″ 22.85~3.55 11.42~1.77
176 2/3″ 31.42~4.881 15.71~2.44
0.75X 0.26X~1.69X 0.35X~2.26X 0.53X~3.38X 1.05X~6.75X
117 1/3″ 22.88~3.55 17.06~2.65 11.43~1.78 5.71~0.89
117 1/2″ 15.24~2.37 7.61~1.18
117 2/3″ 20.95~3.26 10.48~1.63
None 0.35X~2.25X 0.47X~3.00X 0.7X~4.5X 1.40X~9.00X
96 1/3″ 17.14~2.66 12.79~1.99 8.57~1.33 4.28~0.66
96 1/2″ 11.42~1.77 5.71~0.89
96 2/3″ 15.71~2.44 7.86~1.22
1.5X 0.56X~3.38X 0.82X~4.52X 1.05X~6.75X 2.1X~13.5X
50 1/3″ 10.67~1.78 7.31~1.33 5.71~0.86 2.86~0.89
50 1/2″ 7.61~1.18 3.81~1.19
50 2/3″ 10.48~1.63 5.24~1.63
2X 0.70X~4.50X 0.94X~6.03X 1.40X~9.00X 2.80X~18.00X
35 1/3″ 8.57~1.33 6.40~0.99 4.28~0.66 2.14~0.33
35 1/2″ 5.71~0.89 2.86~0.44
35 2/3″ 7.86~1.22 3.93~0.61
1X が標準で、他はオプションです
