■ 用途

・ファイバレーザ

■ 仕様

パラメータ 非PMアイソレータ(HPIS) PMアイソレータ(HPMIS)
ステージ シングル デュアル シングル デュアル
中心波長(nm) 1064
帯域幅(nm) ±5
ピークアイソレーション(dB) 40 55 40 55
アイソレーション at 23℃(dB) ≥35 ≥45 ≥35 ≥45
挿入損失 at 23℃(dB) ≤1.8
Typ.1.5
≤3.5
Typ.2.4
≤1.8
Typ.1.5
≤3.5
Typ.2.4
消光比(dB) タイプ1
ファースト軸ブロック
≥22 ≥22
タイプ2
両軸動作
≥20 ≥20
PDL(dB) ≤0.15 ≤0.15
リターンロス(入射/出射)dB ≥50/50 ≥50/50 ≥50/50 ≥50/50
ファイバタイプ HI1060 HI1060 PM980 PM980
光パワー(CW, mW) ≤500
パッケージサイズ(mm) 5.5×60
動作温度(℃) -5~+50
保管温度(℃) -20~+75
メーカ Opneti Communications

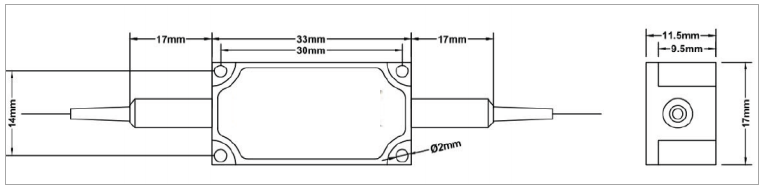

■ パッケージ
