WDMフィルタは光学多層膜フィルタを使って異なる波長の光を合波したり分離する部品です。本フィルタはPONで使われる1310nm/1490nm/1550nm あるいは1310nm/1550nm/1625nmの波長を合分波できる１ｘ２のPON用WDMフィルタです。
■特徴・広い透過波長 ■用途 |
 |
■ 仕様
| パラメータ | 1 x 2 FWDM | |
| 中心波長 (nm) | 1310, 1490, 1550 | 1310, 1550, 1625 |
| 動作波長 (nm) | 1310±40, 1490±10 , 1550±10 | 1310±20, 1550±20 , 1625±20 |
| 透過/反射波長 (nm) | T1310/R1490,1550 | T1310,1550/R1625 |
| T1550/R1310,1490 | T1625R1310,1550 | |
| T1490/R1310,1550 | ||
| T1310,1490/R1550 | ||
| T1490,1550/R1310 | ||
| 透過挿入損失 (dB) | ≦0.8 | |
| 反射挿入損失 (dB) | ≦0.6 | |
| 透過アイソレーション (dB) | ≧30 | |
| 反射アイソレーション (dB) | ≧15 | |
| ダイレクティビティ (dB) | ≧55 | |
| リターンロス (dB) | ≧50 | |
| PDL (dB) | ≦0.1 | |
| 波長温度依存性 (nm/℃) | ≦0.003 | |
| 挿入損失温度依存性 (dB/℃) | ≦0.005 | |
| 許容光パワー (mW) | ≦500 | |
| 動作温度 (℃) | 0 ~ +70 | |
| 保管温度 (℃) | -40 ~ +85 | |
| サイズ (mm) | φ5.5 x L34 | |
| メーカ | Opneti communications | |
■ パッケージ

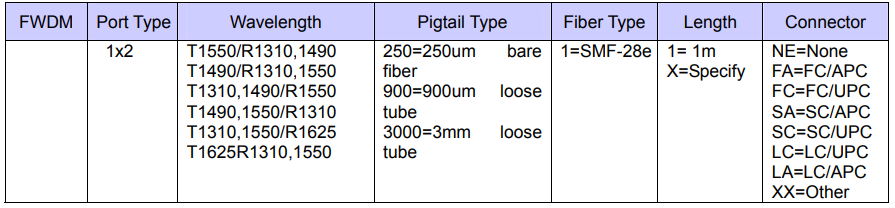

■注文方法
