WDMフィルタは光学多層膜フィルタを使って異なる波長の光を合波したり分離する部品です。本製品は980nm/1064nm, 980nm/1550nm, 1064nm/1030nm, 1550nm/1064nm, 1480nm,/1550nmなどの波長帯を合分波できる3ポートWDMフィルタです。



■特徴

・低挿入損失、高アイソレーション
・高安定性、高信頼性

■用途

・ファイバアンプ
・ファイバレーザ
・ファイバ装置

WDMfilter_PON3waves

■ 仕様



タイプ 1480/1550 980/1064 980/1550 1064/1030 1550/1064
透過波長 (nm) 1530-1580
(or 1440-1490)
960-990
(or 1020-1080)
1520-1600 1064±2.5 1500-1600
反射波長 (nm) 1440-1490
(or 1530-1580)
1020-1080
(or  960-990)
965-1000 1030±10 1040-1064
透過挿入損失(dB) ≦0.6 ≦0.8 ≦0.8 ≦0.8 ≦0.8
反射挿入損失 (dB) ≦0.5 ≦0.6 ≦0.6 ≦0.6 ≦0.6
透過アイソレーション (dB) ≧30 ≧25 ≧30 ≧25 ≧25
反射アイソレーション (dB) ≧13 ≧13 ≧18 ≧13 ≧13
チャンネル平坦性 (dB) ≦0.3 ≦0.3 ≦0.3 ≦0.3 ≦0.3
ダイレクティビティ (dB) ≧55
リターンロス(dB) ≧50
PDL (dB) ≦0.1
波長温度依存性 (nm/℃) ≦0.003
挿入損失温度依存性(dB/℃) ≦0.005
許容光パワー (mW) ≦300
動作温度 (℃) 0 ~ +70
保管温度 (℃) -40 ~ +85
サイズ (mm) Φ5.5 x L34
メーカ Opneti communications

■ パッケージ

wdmFilterMulti_850_1310

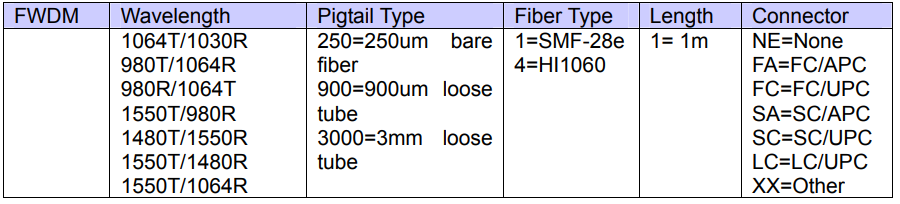

■注文方法
