3ポート光サーキュレータは、ポート1に入射した光はポート2で出射、ポート2に入射した光はポート3で出射するように光が進む素子です。本製品は1310nm, 1550nm, 1590nm, 1610nm, 1525 ~ 1610nmの波長帯で動作する偏光保持タイプの3ポート光サーキュレータです。許容最大光パワーは1000mWです。

 パラメータ 単位
 ポート数 3 ポート
 動作波長(λop) nm 1310±30 又は 1550±30 1590±30 又は 1610±30 又は 1525~1610
 ピークアイソレーション dB 50 48
 アイソレーション(λc, 23℃) dB ≧38 ≧38
 消光比 dB ≧20 ≧20
 挿入損失(λop, 23℃) dB ≦0.8 (Typ. 0.6) ≦0.9 (Typ. 0.7)
 クロストーク dB ≧50
 リターンロス dB ≧50
 許容入射光パワー mW ≦1000
 ファイバタイプ PM PANDAファイバ
 ファイバ長 m 0.8
 動作温度(Top) -5 ~ +70
 保管温度 -40 ~ +85
 サイズ mm φ5.5 X L50, 98 X 14 X 8.5
 メーカ Opneti communications

*コネクタ付はIL=+0.3dB, RL=-5dB, ER=-2dB
*コネクタキーはスロー軸

■ パッケージ

Opn-circulator-pm-3portjpg

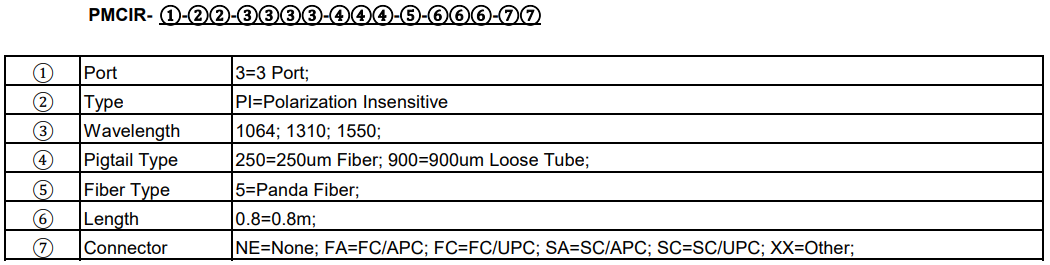

■注文方法
