3ポート光サーキュレータは、ポート1に入射した光はポート2で出射、ポート2に入射した光はポート3で出射するように光が進みます。本製品は1310nmと1550nm或いは1310nmと1580nmの2種類の波長帯で使用できます。入射光の偏光状態に関係なく使用できる偏光無依存型の3ポート光サーキュレータです。

■特徴

・高アイソレーション、高リターンロス
・低挿入損失、低PDL
・光学部分に接着剤を使用していない

■用途

・EDFA、DWDM、OTDR
・DWDM & OADMネットワーク
双方向通信システム

■仕様 光サーキュレータの原理
パラメータ 単位
ポート数 3ポート
動作波長 nm 1310±30 及び 1550±30 1310±30 及び 1580±30
アイソレーション (λc, 23℃ all sop) dB ≧40
アイソレーション (λ全域, 23℃, all sop) dB ≧35
挿入損失 (λc, 23℃ all sop) dB ≦1.5
偏波依存損失(PDL) dB 0.2
偏波モード分散(PMD) ps ≦0.05
リターンロス dB ≧50
ダイレクティビティ   ≧50
許容入射光パワー mW ≦500
ファイバタイプ SMF-28e
動作温度 0 ~ +70
保管温度 -40 ~ +85
サイズ mm 100 x 80x 10
メーカ Opneti communication

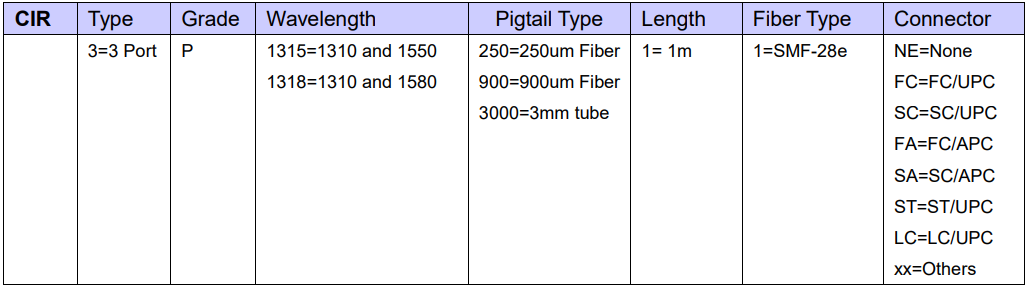

■注文方法
