３ポート光サーキュレータは、ポート１に入射した光はポート２で出射、ポート２に入射した光はポート３で出射するように光が進む素子です。本製品は1550nmの波長帯で動作する偏光保持タイプの３ポート光サーキュレータで、最大10Wの光パワーを入射できます。但し、コネクタ付の場合は最大1Wです。
■特徴
・低挿入損失
・高消光比、高アイソレーション
・高安定性、高信頼性
■用途
・EDFA
・ファイバセンサ
光サーキュレータの原理| パラメータ | 単位 | 値 |
|---|---|---|
| ポート数 | – | 3 ポート |
| 動作波長（λop） | nm | 1550±30 |
| ピークアイソレーション | dB | ≧52 |
| アイソレーション（λop, Top, SOP） | dB | ≧35 |
| 挿入損失（λop, 23℃ all SOP） | dB | ≦0.8 |
| 消光比 | dB | ≧20 |
| リターンロス | dB | ≧50 |
| ダイレクティビティ | dB | ≧50 |
| 許容入射光パワー(CW) * | W | ≦10 |
| ファイバタイプ | – | PANDAファイバ, 900μm, FC/APC |
| 動作温度（Top） | ℃ | -5 ~ +70 |
| 保管温度 | ℃ | -40 ~ +85 |
| サイズ | mm | φ5.5 X L50 |
| メーカ | – | Opneti communications |
*コネクタ付の許容入射光パワーは1Wです

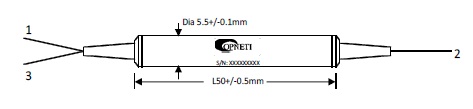

■ パッケージ

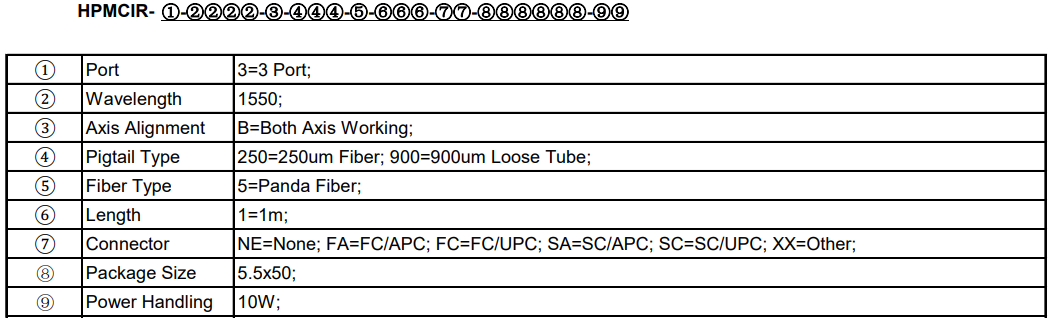

■注文方法
