20nm間隔の18chに対応したCWDM（Coarse Wavelength Division Multiplexing）通信用フィルタです。主に、メトロアクセス・ネットワークでご利用いただけます。
■特徴
・広い透過波長範囲
・低挿入損失低
・高チャネルアイソレーション
・高安定性、高信頼性
■用途
・CWDMネットワーク
・CWDM Mux/deMux モジュール
CWDMとは| パラメータ | 値 | |
| 中心波長 (nm) | 1271, 1291, 1311, …..1551, 1571, 1591, 1611 | |
| 動作波長(nm) | 1260 ~ 1460 又は 1460 ~ 1620 又は 1260 ~ 1620 | |
| チャンネル間隔 (nm) | 20 | |
| チャンネル帯域幅(nm) | λc ± 6.5 | |
| チャンネル平坦性(dB) | ≦0.4 | |
| 挿入損失 (dB) | 透過チャンネル | ≦0.6 |
| 反射チャンネル | ≦0.4 (1260~1460 又は 1460~1620) 又は ≦.0.6 (1260 ~ 1620) | |
| アイソレーション (dB) | 隣接チャンネル | ≧30 |
| 非隣接チャンネル | ≧40 | |
| 反射チャンネル | ≧15 | |
| ダイレクティビティ(dB) | ≧55 | |
| リターンロス(dB) | ≧50 | |
| 偏波依存損失(PDL)(dB) | ≦0.15 | |
| 波長温度シフト (nm/ ℃) | ≦0.003 | |
| 挿入損失温度依存性(dB/℃) | <0.005 | |
| 許容光パワー(mW) | 500 | |
| 動作温度(℃) | 0 ~ +70 | |
| 保存温度(℃) | -40 ~ +85 | |
| サイズ(mm) | φ5.5 x L34 | |
| メーカ | Opneti communications | |

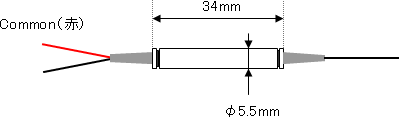

■ パッケージ

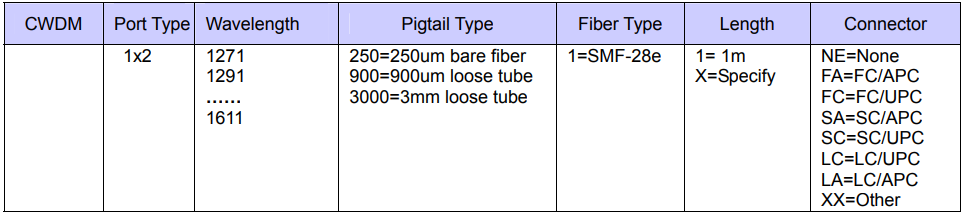

■注文方法
