光ファイバカプラは光信号を分岐、合波する部品です。２本の光ファイバの一部を融着延伸してコアを近接化した構造で、一方のファイバに入射した光の一部がもう一方のファイバに分岐します。50/50に分岐する３dBカプラ以外に各種の分岐比のカプラがあります。本製品は0.1/99.9, 0.01/99.99, 0.001/99.999という超低分岐比が特徴の溶融型光ファイバカプラで、Grade Aは標準仕様、Grade Pはハイエンド仕様です
ファイバカプラとは？| パラメータ | Grade P | Grade A | |
|---|---|---|---|
| 動作波長 (nm) | 780, 850, 980, 1064, 1310, 1550, 1625, 2000 | ||
| 動作帯域幅(nm) | ±20 | ||
| 過剰損失(Typ.) (dB) | 0.05 (Typ.) | ||
| 挿入損失(dB) | 0.1/99.9 | 30±3 | 30±4 |
| 0.01/99.99 | 40±4 | 40±5 | |
| 0.001/99.999 | 50±5 | 50±6 | |
| 動作パワー (W) | 0.5, 1, 3, 5 | ||
| ダイレクティビティ (dB) | ≧55 | ||
| 動作温度 (℃) | -40 ~ +85 | ||
| 保管温度（℃） | -50 ~ +85 | ||
| メーカ | Opneti communications | ||
■ パッケージ
| ポート | 1 x 2 または 2 x 2 | ||
|---|---|---|---|
| ファイバ長 | 1m またはご要求 | ||
| ファイバタイプ | SMF-28e, HI 780, HI 1060, その他 | ||
| コネクタ (→光コネクタとは) |
なし, FC/APC, FC/UPC, SC/APC, SC/UPC, LC/UPC, その他 | ||
| ピグテイル | 250μｍベアファイバ | 900μｍルーズチューブ | 900μｍ/2mm/3mmルーズチューブ |
| サイズ | φ3.0×35, φ3.0×40, φ3.0×54 | φ3.0×56, φ3.0×70 | 90×16×9 |

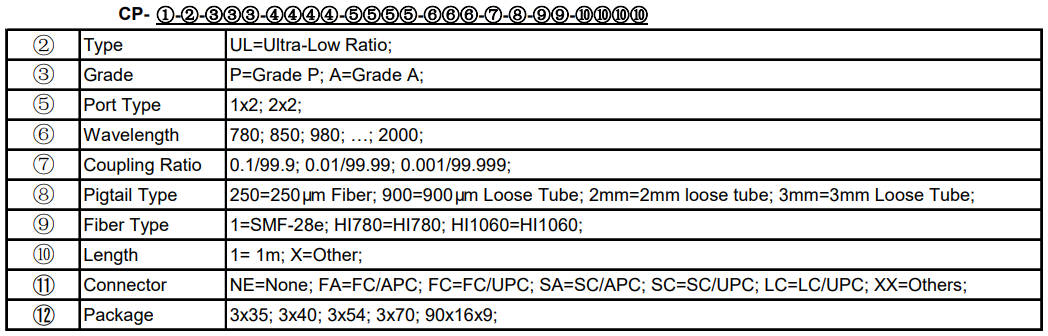

■注文方法
