光ファイバカプラは光信号を合分波する部品です。1×3モノリシックファイバカプラは1本のファイバに入射した光がほぼ3分岐して出射されるカプラです。Grade Aは標準仕様、Grade Pはハイエンド仕様です。

■  用途

 ・光ファイバセンサ
 ・光通信システム
 ・試験装

Opn-coupler_monolithic



 パラメータ 単位 1×3 CP-S 1×3 CP-W 1×3 CP-D 1×3 CP-T
動作波長 nm 1310, 1550 1310/1550 1310/1490/1550
動作バンド幅 nm ±15 ±40 ±40 1310&1550:±40,
1490:±10
Grade   P A P A P A P A
過剰損失(Typ.) dB 0.1 0.15 0.1 0.15 0.1 0.15 0.1 0.15
挿入損失(Max.) dB ≦5.4 ≦5.7 ≦5.6 ≦6 ≦5.8 ≦6.2 ≦5.8 ≦6.2
偏波依存損失(Max.) dB ≦0.2 ≦0.25 ≦0.2 ≦0.25 ≦0.25 ≦0.3 ≦0.25 ≦0.3
均一性(Max.) dB ≦0.8 ≦1.2 ≦1 ≦1.4 ≦1.2 ≦1.5 ≦1.2 ≦1.5
リターンロス dB ≧50
ダイレクティビティ dB ≧55
動作温度 -20 ~ +70
保管温度 -40 ~ +85
  メーカ Opneti communications

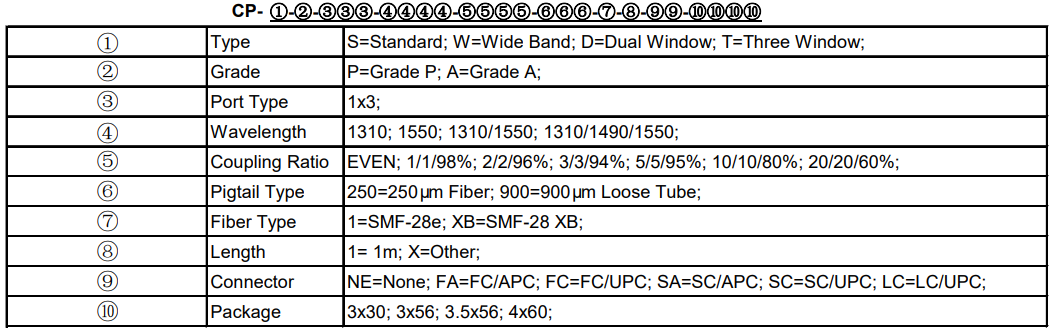

■ パッケージ

  ポート 1×3
  ファイバ長 1m またはご要求
  ファイバタイプ SMF-28e または SMF-28e XB
  ピグテイル 250μmベアファイバ 900μmルーズチューブ
  サイズ φ3.0×30 or φ3.0×56 or φ3.5×56 φ3.5×56 or φ4.0×60
