フィルタ型スプリッタは誘電体多層膜フィルタを使って光信号を分岐する部品です。本マルチモードフィルタ型スプリッタには50/50、10/90、5/95の分岐比があります。

■  用途

 ・マルチモードファイバ光通信システム
 ・LAN

■ 仕様

パラメータ 単位
動作波長 nm 850 or 1310 or 850/1310
動作帯域幅 nm ±50
挿入損失  50/50 dB ≦3.9/3.9
 10/90 dB ≦11.3/1.1
 5/95 dB ≦14.5/0.9
挿入損失温度依存性 dB/℃ ≦0.005
波長温度シフト nm/℃ ≦0.003
偏波依存損失(PDL) dB ≦0.1
ダイレクティビティ dB ≧38
許容光パワー mW 500
動作温度 0 ~ +70
保存温度 -40 ~ +85
サイズ mm ф5.5 × L34
ファイバタイプ   MMF: 50/125 or 62.5/125um
メーカ   Opneti communications

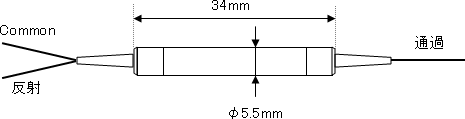

■ パッケージ

wdmFilterMulti_850_1310
