光アイソレータは1方向に進む光のみを透過し逆方向の光をブロックする部品で、光源への戻り光を防止に必要です。本製品は波長2000nm用のハイパワー光アイソレータで出力端にコリメータを装備しています。最大入射光パワーは5Wです。

■ 特徴

 ・2μm波長帯
 ・低挿入損失
 ・高アイソレーション
 ・高安定、高信頼

■ 応用

 ・ファイバレーザシステム
 ・ファイバアンプシステム

型番 AP-ISO-2000PM-COLL
動作波長 1980 nm
最大光パワー(CW) 5 W
最大ピークパワー(nsパルス) 10 kW
アイソレーション(デュアルステージ) > 35 dB (@ ±50nm)
挿入損失(デュアルステージ) 0.5 dB (@ ±50nm)
リターンロス(入出力) > 45dB
偏光消光比 20 dB
後方光パワー > 50 W
平行出力ビーム径 ~ 5 mm
入出力ファイバ パンダPM 1550ファイバ 900μmルーズチューブ被覆
5 mm径外装ケーブル ファイバ長 1m
動作温度 10 ~ +60 ℃
コリメータサイズ Φ35 x 97 mm
メーカ AdValue Photonics

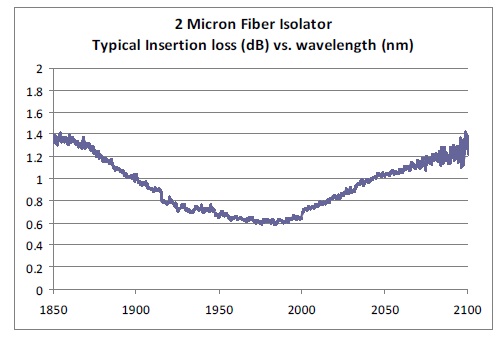

■ 挿入損失スペクトル

Advalue-opc-AP-ISO-2000-1

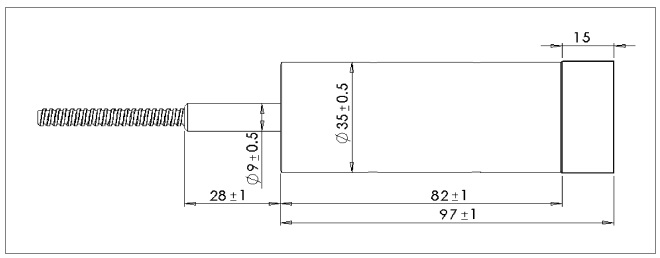

■ 外形図

Advalue-opc-AP-ISO-2000-2
