本光アイソレータは1064nmファイバレーザ用のハイパワー光アイソレータで、光源への戻り光をブロックするとともにレーザ光を平行ビームで空間出力します。偏光依存型で、ピークアイソレーションは30 ~ 35dB、最大入射パワーは20Wです。
■特徴・高アイソレーション、高消光比 ■用途・ファイバレーザ |
 |
光アイソレータの原理| パラメータ | 単位 | Non-PM ファイバ(HPCIS) | PM ファイバ（HPMCIS） | |
|---|---|---|---|---|
| 中心波長 | nm | 1064 | ||
| 動作波長範囲 | nm | ±10 | ||
| ピークアイソレーション(Typ.) | dB | 30 ~ 35 | ||
| アイソレーション@23℃ | dB | ≧25 | ||
| 透過率 | % | ≧90 (Typ. 93%) | ||
| リターンロス | dB | ≧50 | ||
| PDL | dB | <0.15 | – | |
| 消光比 (Type 1) | dB | – | ≧22 | |
| ファイバタイプ | 10/125, 20/125, 25/250 DC, LMAファイバ |
PM10/125, PM20/125,PM25/250 DC, LMA ファイバ |
||
| ノミナル出力ビーム径（1/e2） | mm | 8 または ご指定 | ||
| 許容光パワー | CW | W | 20 または ご指定 | |
| パルスピーク | KW | 10, 20 他 | ||
| 動作温度 | ℃ | -5 ~ +50 | ||
| 保管温度 | ℃ | -20 ~ +75 | ||
| メーカ | Opneti Communications | |||

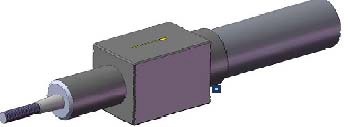

■ パッケージ
■注文方法
