本光アイソレータは1064nmファイバレーザ用のハイパワー光アイソレータで、光源への戻り光をブロックするとともにレーザ光を平行ビームで空間出力します。偏光無依存型で、ピークアイソレーション30 ~ 35dB、最大入射光強度は20Wです。

■ 特徴

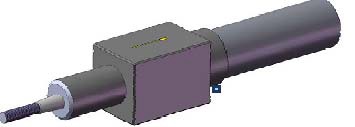

・高アイソレーション、ハイパワー、高消光比　Opn-1064hpBeamIsolator1
・低挿入損失、低PDL

■  用途

 ・ファイバレーザ

■仕様 光アイソレータの原理
パラメータ 単位 PI-平光ビーム出力-HP-光アイソレータ (HPCIS)
中心波長 nm 1064
動作波長範囲 nm ±10
アイソレーション@23℃ dB ≧25
ピークアイソレーション(Typ.) dB 30 ~ 35
透過率(Typ.) % 93
透過率(Min.) % ≧90 (Typ. 93%)
リターンロス(min.） dB ≧50
PDL dB ≦0.15
ファイバタイプ   10/125, 20/125, 25/250
DC　LMA ファイバ
ノミナル出力ビーム径（1/e2） mm 8　または　ご指定
許容光パワー CW W 20　または　ご指定
パルスピーク KW 10, 20 他
動作温度 ℃ -5 ~ +50
保管温度 ℃ -20 ~ +75
メーカ   Opneti Communications

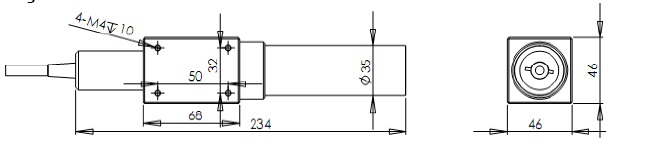

■ サイズ

Opn-1064hpBeamIsolator2

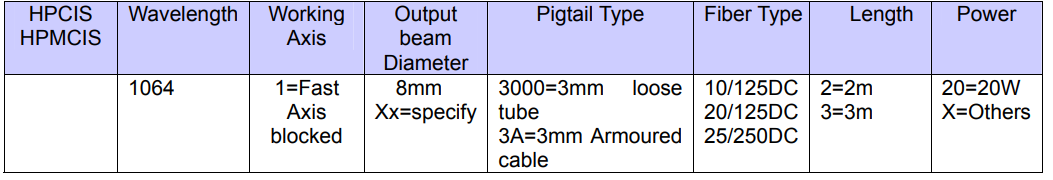

■注文方法
