光アイソレータは1方向に進む光のみを透過し逆方向の光をブロックする部品で、光源への戻り光を防止に必要です。本製品は波長1310nm、1480nm、1550nmの偏光保持ハイパワー光アイソレータで、最大光パワー20Wです。
光アイソレータの原理| パラメータ | 単位 | 値 | ||
|---|---|---|---|---|
| タイプ | シングルステージ | デュアルステージ | ||
| 中心波長 | nm | 1310, 1480, 1550 | ||
| 帯域幅 | nm | ±20 | ||
| ピークアイソレーション | dB | 42 | 58 | |
| アイソレーション at 23℃ | dB | ≧28 | ≧48 | |
| Typ. 挿入損失 at 23℃ | dB | 0.4 | 0.5 | |
| 挿入損失 at -5~+70℃ | dB | ≦0.55 | ≦0.65 | |
| 消光比 | Type 1(ファースト軸ブロック） | dB | ≧25 | ≧25 |
| Type 2(両軸動作） | dB | ≧20 | ≧20 | |
| リターンロス（入射/出射） | dB | ≧55/55 | ||
| ファイバタイプ | PM PANDAファイバ | |||
| 許容光パワー (CW) | W | 1, 2, 5, 10, 20 | ||
| 動作温度 | ℃ | -5 ~ +70 | ||
| 保管温度 | ℃ | -40 ~ +85 | ||
| サイズ | mm | Φ5.5×35, Φ6×60 | ||
| メーカ | Opneti Communications | |||

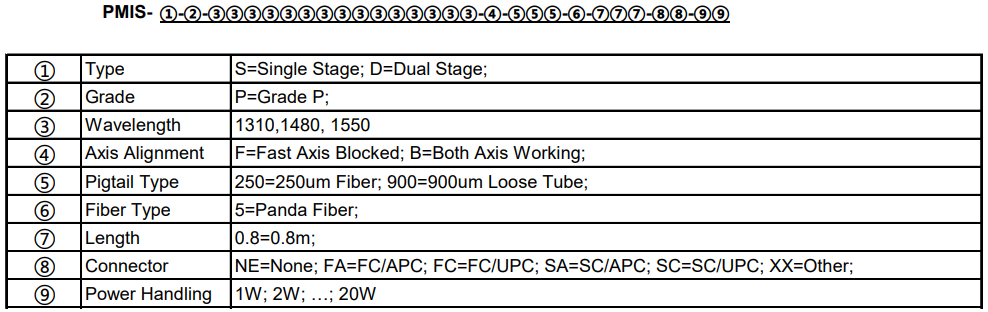

■注文方法
