光アイソレータは1方向に進む光のみを透過し逆方向の光をブロックする部品で、光源への戻り光を防止に必要です。本製品は 62.5/125 または 50/125マルチモードファイバ用の光アイソレータです。

■特徴

・低挿入損失
・高アイソレーション
・高リターンロス
・光路に接着剤を使用しない

■用途

・LAN
・光ファイバ機器
・光センサ

■仕様 光アイソレータの原理
パラメータ 単位 PI-マルチモード-光アイソレータ
中心波長 (λc) nm 1310±20 または 1550±20
ピークアイソレーション dB 50
アイソレーション (23℃) Min dB ≧40
挿入損失 (23℃) Typ dB 0.4
挿入損失(-5 ~ +70℃) Max dB ≦0.5
リターンロス(入射/出射) Min dB ≧40/40
TDL Max dB ≦0.10
許容光パワー Max mW ≦500
ファイバタイプ – MMF: 62.5/125 または 50/125
動作温度 ℃ -5 ~ +70
保管温度 ℃ -40 ~ +85
サイズ mm φ5.5 x L35
メーカ – Opneti communications

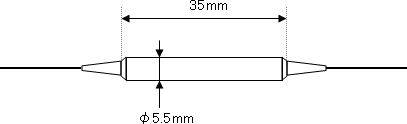

■ パッケージ

ASEfilter

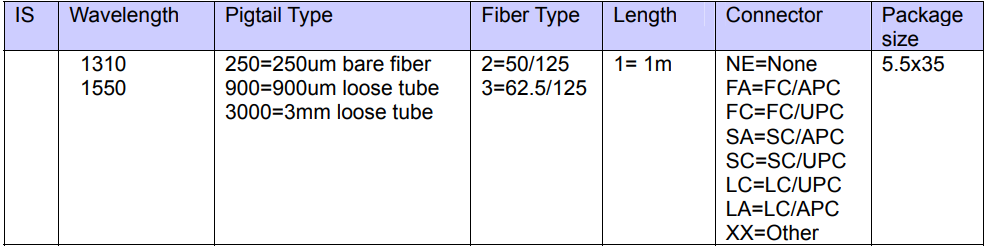

■注文方法
