• CWDM、DWDM用豊富なラインナップ
    mux-photo

    プラットフォーム: OMP-1021 Mux/Demuxユニット: WMD-20411-2127 + WDD-20411-2127

  • インサーションロス
  • アイソレーション
  • 将来的な波長増加に備えたアップグレードポートの装備可

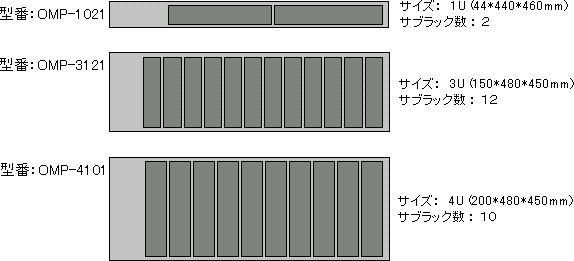

■ Mux/Demux & Splitter/Coupler共通プラットフォーム(筐体サイズ)

platform

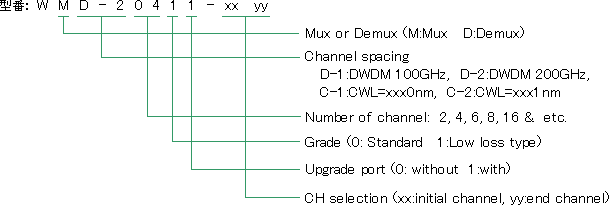

■ Mux/Demux ユニット (DWDM & CWDM)

対応波長











ご発注例:

  • サブユニット式1U筐体(2サブユニット対応) — 型番: OMP-1021
  • サブユニット式4U筐体(10サブユニット対応) — 型番: OMP-4101
  • 1471, 1491, … , 1611nm 8波長対応CWDM MUXユニット(低損失タイプ、アップグレードポート無) — 型番: WMC-20810-4761
  • 1U筐体収容 1471,1511,1551,1591nmの4波長対応CWDM MUX/DEMUXユニット(スタンダードタイプ、アップグレードポート付) — 型番: OMP-1021 + WMC-20401-4759 + WDC-20401-4759
  • 100GHz間隔ITU ch21~28 8波長対応DWDM DEMUXユニット(スタンダードタイプ、アップグレードポート付) — 型番: WDD-10801-2128
  • 1U筐体収容 200GHz間隔 ch21,23,25,27 4波長対応DWDM MUX/DEMUXユニット(スタンダードタイプ、アップグレードポート無) — 型番: OMP-1021 + WMD-20400-2127 + WDD-20400-2127
  • その他) — 各フィルタユニットでは任意の波長の組み合わせが可能ですので、弊社までお問合せください。

■ スプリッタ/カプラ ユニット

splitter-spec





ご発注例:

  • 1U筐体収容 8分配×2ユニット — 型番:OMP-1021 + OCU-0108×2ユニット
  • 3U筐体収容 8分配×12ユニット — 型番: OMP-3121 + OCU-0108×12ユニット
  • 3波長を合波し16分配出力ユニット — 型番: OCU-0316
