光ファイバ型WDMカプラは、光ファイバを融着延伸して作製したWDMカプラで、光ファイバとの接続が容易でフィルタ型より低価格です。本製品は、980nm/1550nm, 1064nm/1550nm, 980nm/1064nmを合波する偏光保持タイプの光ファイバ融着型WDMカプラです。



■特徴
・低挿入損失
・高アイソレーション、高消光比
・高安定性、高信頼性

■用途
・EDFA
・試験装置

pm-fiber-wdm



パラメータ 単位 980/1550 1064/1550 980/1064
PMWDMC PMWDMC PMWDMC
動作波長 nm 980 及び 1550 1064 及び 1550 980 及び 1064
動作バンド幅 nm ±10/15 ±10/15 ±5
挿入損失 励起ポート  dB ≦0.7 ≦0.7 ≦0.8
信号ポート dB ≦0.7 ≦0.7 ≦0.8
アイソレーション dB ≧18 ≧18 ≧13
消光比 dB ≧20 ≧20 ≧18
ダイレクティビティ dB ≧55
動作温度 -40 ~ +85
メーカ   Opneti communications

*コネクタ付はIL=+0.3dB, RL=-5dB, ER=-2dB
*コネクタキーはスロー軸
(→光コネクタとは)

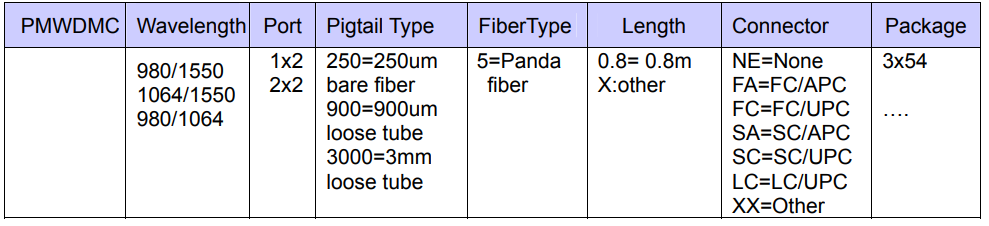

■ パッケージ

 ポート 1×2 または 2×2
 ファイバ長 1m  または ご要求
 ファイバタイプ PM 980
 ピグテイル 250μmベアファイバ 900μmルーズチューブ 900μm/2mm/3mm ルーズチューブ
 サイズ(mm) φ3.0×54
φ3.0×70
φ3.0×54
φ3.0×70
90×14×8.5
