WDMフィルタは光学多層膜フィルタを使って異なる波長の光を合波したり分離する部品です。本製品はアイソレータ内蔵、Tap付偏光保持WDMフィルタで980nm/1500nm、1480nm/1550nmの波長帯を合分波できます。



■特徴
・高ER、高アイソレーション
・低挿入損失
・高安定性、高信頼性

■用途
・光アンプ
・ファイバレーザ
・光デバイス

■ 仕様

パラメータ 単位 980/1550 1480/1550
アイソレータ stage  - Single stage Dual stage Single stage Dual stage
信号波長範囲 nm 1530 ~ 1565  1530 ~ 1565
ポンプ波長範囲 nm 960 ~ 990 1460 ~ 1490
信号Tap比 % 1±0.2, 2±0.4, 5±1, 10±2, 50
Typ.信号ピークアイソレーション dB 40 55 40 55
信号アイソレーション@23℃ dB ≧30 ≧48 ≧30 ≧48
ポンプ挿入損失 dB ≦0.6 ≦0.6 ≦0.5 ≦0.5
信号挿入損失  Tap 1% dB ≦1.1 ≦1.2
 Tap 2% ≦1.2 ≦1.3
 Tap 5% ≦1.3 ≦1.4
 Tap 10% ≦1.5 ≦1.6
 Tap 50% ≦4.2 ≦4.3
消光比  タイプ1 dB ≧22
 (ファースト軸ブロック)
 タイプ2:両軸動作 ≧20
リターンロス dB ≧50
ダイレクティビティ dB ≧50
許容光パワー mW ≦300
動作温度 0 ~ +70
保管温度 -40 ~ + 85
ファイバタイプ Common/Tap/Signalポート  - PM1550 PM1550
ポンプポート HI 1060 or PM980 SMF-28e or PM 1550
サイズ mm Φ5.5 x 35
メーカ  - Opneti communications

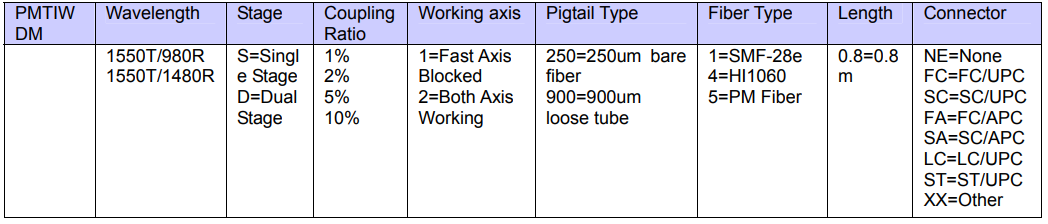

■注文方法
