TeraXion社のFBGベース超狭帯域チューナブルフィルタはRoFシステムにおけるダイナミックフィルタリングに使用できます。この超狭帯域波長可変フィルタは広範な変調周波数にわたるアナログRoF信号のフィルタリングで重要な役割を果たします。また、このフィルタは先端的な光センシングへの利用も可能です。



■ 特徴

・50 MHz ~ 50 GHzの帯域幅
・スモールフォームファクタ
・I2C インターフェース

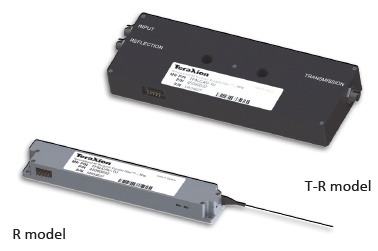

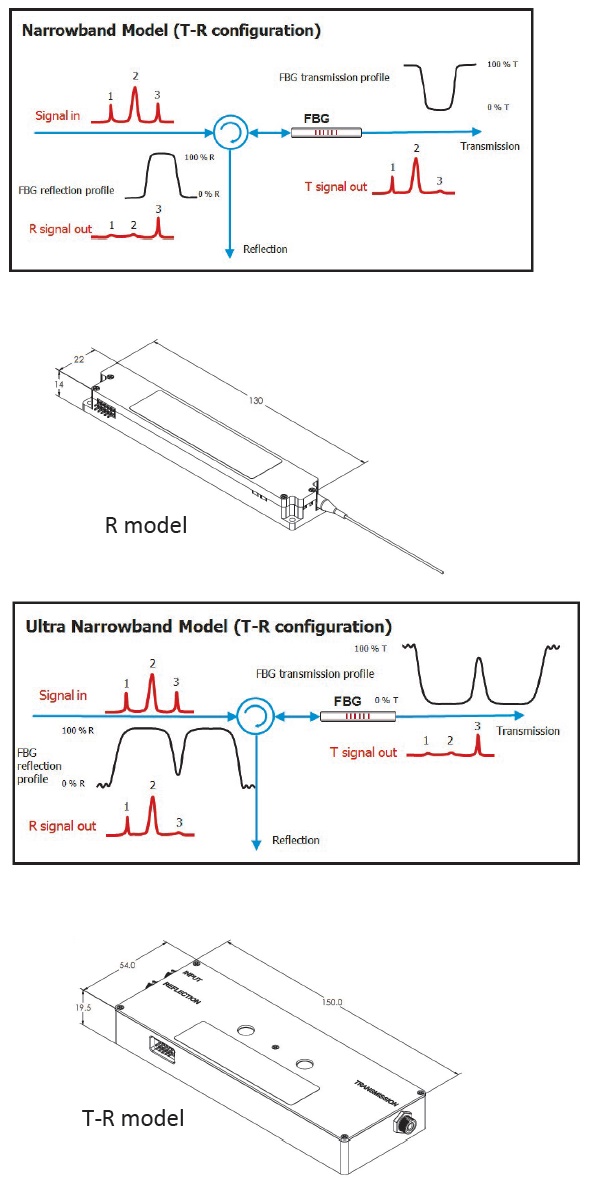

・透過&反射モデル
・40 GHz以上のチューニング範囲

■ 利点

・光学的RFサイドバンドアイソレーション
・チャネル化レシーバ
・ブリリアンフィルタリング



■ 仕様

パラメータ 単位 TFN-Narrow TFN-Ultra Narrow**
中心波長範囲 @ 25℃真空 nm 1525 – 1565 1525 – 1565
中心波長精度 GHz ±1 ±1
反射帯域幅 GHz 2 – 50 0.05 – 0.5
チューニング範囲 GHz ±20 ±20
チューニング分解能 GHz 0.25 0.25
挿入損失(Rモデル) dB <0.5 <3
挿入損失(T-Rモデル透過ポート) dB <2.5 <4
挿入損失(T-Rモデル反射ポート) dB <3 <3
偏光消光比** dB >20 >20
SMSR dB >20 N/A
許容光パワー mW 500 10
ファイバタイプ PM or NON-PM
動作温度 -5 ~ +65
保管温度 -40 ~ +85
制御インターフェース I2C
電圧 V 5
消費電力 W 3 typ.
メーカ TeraXion
