TWL-L-B-Mは、ITLA(Integrable Tunable Laser Assembly)型C-band波長可変レーザ光源モジュールです。このレーザはL-band全波長域をカバーしていますのでチャンネル数の多いDWDMシステムでも全チャネルに利用できます。そのため、レーザ在庫数やコスト低減が可能になります。また、ホットバックアップやダイナミック・プロビジョニング機能をもつシステムが可能になります。さらに、光信号再生や波長変換も可能になります。TWL-L-B-Mは波長スキャンを繰り返す波長スイープ機能も内蔵しています。低い相対強度雑音（RIN）、高いサイドモード抑圧比（SMSR）、超狭線幅、優れた波長精度などもこのレーザの特徴です。波長や光パワーをGUIソフトウエアで制御するRS232コントロールはMSA(OIF ITLA Multi Source Agreement)標準に準拠しています。

■特徴

・1570 – 1607 nmの波長可変範囲
・20 mW出力
・<100 kHzの狭線幅
・750 MHzへの線幅ブロードニング
・55 dBの優れたサイドモード抑圧比
・偏光保持（PM)出力
・使い易いUSBインターフェース

■用途

・光再生アドドロップ多重
・可変DWDMトランスポンダー&トランシーバ
・光パケット、バーストモードスイッチング
・DWDM伝送システム
・ラボ試験、測定

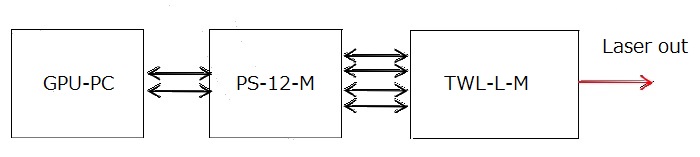

■機能ブロック図



■仕様（データシートPDF) 半導体レーザとは
型番 TWL-L-B-M
　一般仕様
　動作波長 1570 – 1607 nm
　波長精度 ±1.5 GHz
　微細チューニング波長精度 1 MHz
　波長安定性 ±1 pm (24時間）
　波長掃引 全L-band範囲にわたり連続
　光出力 20 mW (+13 dBm) max.
　光出力安定性 0.02 dB（8時間）
　レーザ線幅(FWHM) < 100 kHz with SBS enabled,
< 750 MHz w/ SBS disabled
　CN比 50 dBc typ. @ -5 dBm
　相対強度雑音(RIN) -145 dB/Hz @ 13 dBm
　サイドモード抑圧比(SMSR) 55 dB typ.
　偏光消光比 20 dB min.
　光アイソレーション 30 dB min.
　ファイバタイプ Panda 1550 PM ファイバ
　機械的仕様
　電源仕様 110 – 240 V AC
　光コネクタ PM Narrow Key FC/APC 標準
他も利用可
　動作温度 0 ~ +40 ℃
　保管温度 -40 ~ +70 ℃
　制御/モニタリング 出力レベル＆波長（GUIソフトウエアによる）
　通信インターフェース RS232 via DB9シリアル またはUSB 2.0
　電源 PS-5-M, 5 V電源
　ローカルアラーム 過剰温度上昇、過剰電流
　サイズ 120 mm x 112 mm x 32 mm
　メーカ Optilab
