MEMS光スイッチは微細加工で作られたマイクロミラーを利用した光スイッチで、光ネットワークの線路切り替えに使われます。機械式光スイッチに比べ小型、高速、耐久性に優れるなどの特徴があります。本製品は2×2, 1×4スイッチで、偏光保持タイプです。

■特徴
・コンパクトサイズ
・反応時間が早い

・TTL、CMOS

■用途
・プロテクションスイッチ

・光サブシステム
・再構成
・アレイ統合

   パラメータ 単位 2×2/1×2 1×4
 動作波長
nm カットオフ + 200 nm
 挿入損失
dB ≦1.5 (標準 0.7) ≦3 (標準 2)
 偏光消光比
dB ≧20 (標準 25)
 リターンロス
dB ≧50 (標準 55)
 クロストーク
dB ≧60 (標準 75)
 スイッチ速度
ms ≦1 (標準 0.5)
 繰り返し再現性
dB ≦0.001
 耐久性
≧109
 ファイバタイプ
  PM1550 or PM980 パンダファイバ
 動作温度
0 ~ +70
 保管温度
-40 ~ +70
 サイズ (L x W x H)
mm 40 x 16.5 x 9.5 70 x 70 x 9.5
 駆動電圧
V 4 ~ 5.25 (標準 5)
 消費電力
mW 10
 メーカ
  Opneti communications

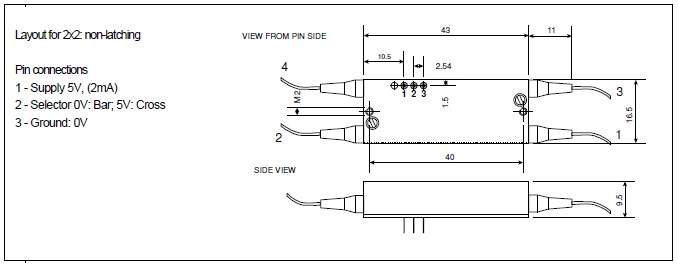

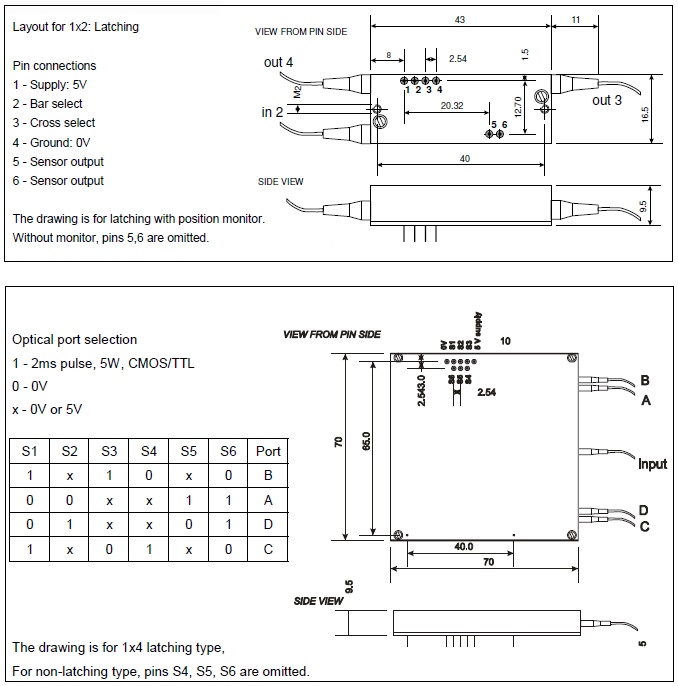

■ PIN 配置

Opn-2x2-1x4-MEMS-PM-Switch-1Opn-2x2-1x4-MEMS-PM-Switch-2
