メカニカル光スイッチは、アクチュエータでミラーを動かしたり、ファイバを移動させて光路を切り替える光スイッチで、少チャンネルの場合に適しています。本製品は2×2-デュアル光スイッチで、光ルートは下図のようになります。シングルモード用、マルチモード用の2種類があります。

■特徴
・低挿入損失
・広波長帯域
・低クロストーク
・高安定性、高信頼性
・光路に接着剤を使用しない
・ラッチとノンラッチ

■用途
・R&D

・モニタリング
・OADM
・巨大都市エリアネットワーク(MAN)



 パラメータ 単位 SM / MM
 波長範囲 nm 850±40 / 1300±40 1260 – 1650
 試験波長 nm 850/1300 1310/1550
 挿入損失 dB 標準 1.0 , 最大 1.5
 リターンロス dB SM ≧ 50 , MM ≧ 30
 クロストーク dB SM ≧ 55 , MM ≧ 35
 PDL dB ≦0.05
 WDL dB ≦0.25
 リピータビリティ dB ≦±0.02
 動作電圧 V 3.0 または 5.0
 耐久性 ≧ 10,000,000
 スイッチ時間 ms ≦8
 許容光パワー mW  ≦500
 動作温度 -20 ~ +70
 保管温度 -40 ~ +85
 相対湿度 % 5 ~ 95
 重量 g 14
 サイズ (L x W x H) mm 27.0 x 12.6 x 8.2  ± 0.2
 メーカ   Opneti communications

■ 光ルート

Opn-mecha-switch bypass-A Opn-mecha-switch-bypass-B
State A State B

■ ピン配置

タイプ 状態 光路 電源駆動部 状態センサー
D2x2B     Pin1 Pin5 Pin6 Pin10 Pin2-3 Pin3-4 Pin7-8 Pin8-9
ラッチ A P1-P3 GND V+ Close Open Open Close
P1′-P3′
B P1-P4, P2-P3 V+ GND Open Close Close Open
P1′-P4′ P2′-P3′
ノンラッチ A P1-P3 Close Open Open Close
P1′-P3′
B P1-P4, P2-P3 V+ GND Open Close Close Open
P1′-P4′, P2′-P3’

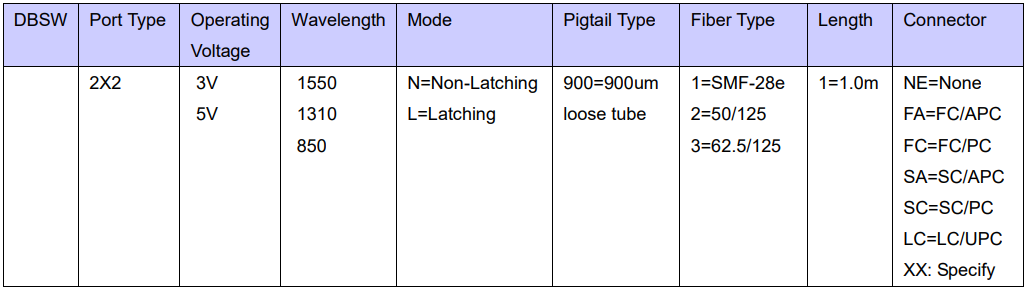

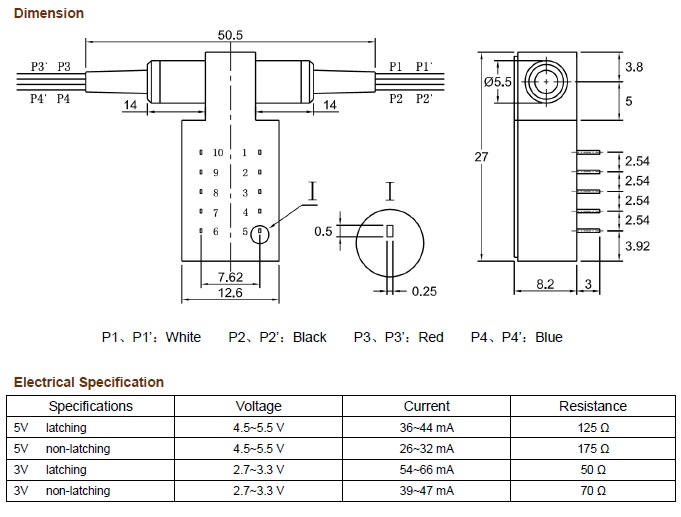

■ ディメンジョンと電気的仕様

Opn-mecha-switch-bypass-dimension
