ErドープファイバIsoGainTMシリーズでは各種のEDFAに適用できるよう様々なEr吸収レベル、カットオフ波長のEDFをご用意しています。高高率な低Er吸収ファイバはC-band用に、高Er吸収ファイバはL-band用に適しています。長波長カットオフファイバ(HC)はコア径が大きいので非線形現象が起きにくく、高いポンプパワーで効率が増大します。IsoGainTMシリーズはフラットな波長増幅特性が得られるようコア組成を最適化しています。

 特徴

・高効率コア組成
・各種EDFAに対応
・L-band用高Er吸収ファイバ
・ミニサイズC-band EDFA用ファイバ

 用途

・EDFA
・ASE光源
・ファイバレーザ

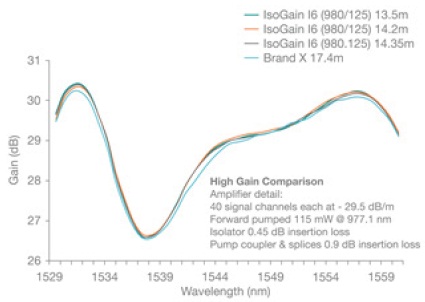

edf-isogain
仕様
光ファイバとは?
高効率C-band EDF
 型番   I-4(980/125) I-4(980/125)HC I-4(980/125)HP I-6(980/125)
 特徴、用途 高効率
C-band EDFA用
高効率, ハイパワー
C-band EDFA用
高効率, ハイパワー
C-band EDFA用
高効率, 高Er吸収
C-band EDFA用
 カットオフ波長
(→カットオフ波長とは)
nm 870 – 970 1050 – 1320 1100 – 1320 870 – 970
 NA
(→NAとは)
0.22 – 0.24 0.19 – 0.22 0.22 – 0.24
 MFD
(→MFDとは)
μm 5.5 – 6.6 @1550nm 5.2 – 5.8 @1550nm 5.7 – 6.6 @1550nm 5.5 – 6.3 @1550nm
 吸収 dB/m 5.0 – 6.7 @1531nm 7.7 – 9.4 @1531nm 7.2 – 8.4 @1531nm
 プルーフ試験 % 1 (100 kpsi)
 損失 dB/km ≦10 @ 1200 nm
 PMD ps/m ≦0.005
 クラッド径 μm 125±1
 コア偏心 μm ≦0.3
 コーティング径 μm 245±7
 コーティングタイプ 二層アクリレート
 動作温度 -55 ~ +85
 メーカ Fibercore Ltd.
L-band & C-band EDF
 型番   I-12(980/125) I-12(980/125)HC I-15(980/125)HC I-25(980/125)
 特徴、用途 中Er濃度、短尺
C/L-band EDFA用
長波長カットオフ
中Er吸収、短尺
C/L-band EDFA用
長波長カットオフ
中高Er吸収、短尺
C/L-band EDFA用
超高Er吸収、短尺
L-band EDFA用
 カットオフ波長 nm 900 – 970 1200 – 1320 900 – 970
 NA 0.21 – 0.23 0.23 – 0.26
 MFD μm 5.7 – 6.6 @1550nm 5.0 – 5.5 @1550nm 4.8 – 5.4 @1550nm 5.3 – 6.3 @1550nm
 吸収 dB/m 14 – 21 @1531nm 17 – 21 @1531nm 27 – 33 @1531nm 35 – 45 @1531nm
 プルーフ試験 % 1or2 (100or200 kpsi)
 損失 dB/km ≦10 @ 1200 nm
 PMD ps/m ≦0.005
 クラッド径 μm 125±1
 コア偏心 μm ≦0.3 ≦0.5
 コーティング径 μm 245±7
 コーティングタイプ 二層アクリレート
 動作温度 -55 ~ +85
 メーカ Fibercore Ltd.
ミニサイズEDFA用細径クラッドEDF
 型番   I-15H(980/80)HC I-25H(1480/80)
 特徴、用途 80μmクラッド径、長波長カットオフ、高Er吸収、小型EDFA用
 カットオフ波長 nm 1200 – 1320 900 – 1075
 NA 0.24 – 0.26 ≧0.30
 MFD μm 4.8 – 5.4 @ 1550nm 3.8 – 4.7 @ 1550nm
 吸収 dB/m 27 – 33 @ 1531nm 23 – 27 @ 1531nm
 プルーフ試験 % 2 (200 kpsi) 1 (100 kpsi)
 損失 dB/km ≦15 @ 1200 nm ≦30 @ 1200 nm
 PMD ps/m ≦0.005
 クラッド径 μm 80±1
 コア偏心 μm ≦0.3 ≦0.5
 コーティング径 μm 170±5 160±5
 コーティングタイプ 二層アクリレート
 動作温度 -55 ~ +85
 メーカ Fibercore Ltd.
