ErドープファイバMetrooGainTMシリーズはメトロ用EDFAを主ターゲットとしたEDFで、単一ステージアンプ、ASE光源、単一チャネル、2~3チャネル用EDFAに適しています。

・M-5(980/125)は、比較的低濃度のErドープファイバで、厳密なファイバ長でなくてもアンプ製造できます。
・M-12(980/125)は、高吸収ですのでファイバ長が短くて済み経済的です。
・M-12(980/80)は、高吸収でクラッド径が80μmと細くなっています。ミニサイズEDFAのような小さな曲げ径でコンパクトに実装するのに適しています。小さな曲げ径でも125μmファイバに比べ機械的に長寿命です。
・M-3(1480/125)は、1480nmポンプ用で、980nmポンプより高効率です。

 特徴
edf-metrogain-1

出力 vs 波長特性例

・高効率
・各種吸収量のファイバをご用意
・曲げの容易な80μmクラッドをご用意

 用途
・EDFA
・ASE光源

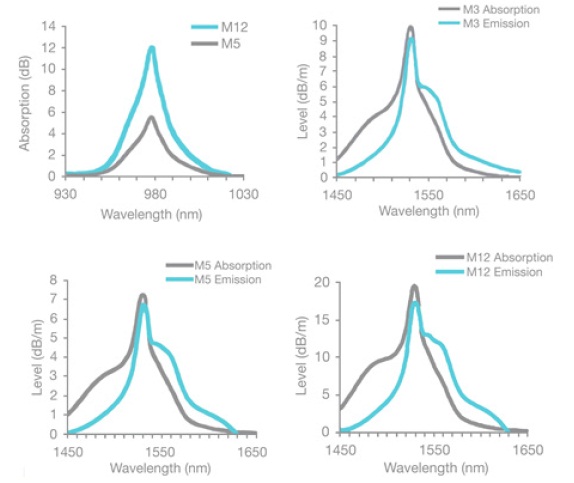

edf-metrogain-2

仕様 光ファイバとは?
型番 M-3(1480/125) M-5(980/125) M-12 M-15(980/125)
(980/80) (980/125)
 カットオフ波長 nm 1300 – 1450 900 – 970 870 – 970
 NA
(→NAとは)
0.21 – 0.24 0.21 – 0.23
 MFD
(→MFDとは)
μm 5.1 – 5.9
@1550nm
5.5 – 6.3 @1550nm 5.7 – 6.6
@1550nm
5.7 – 6.9
@1550nm
 吸収 @ 1531 nm dB/m 6.5 – 10.1 5.4 – 7.1 16.0 – 20.0 20.0 (nominal)
 プルーフ試験 % 1 or 2 (100 or 200 kpsi)
 損失 dB/km ≦10 @ 1200 nm ≦20 @ 1200 nm
 PMD ps/m ≦0.005
 クラッド径 μm 125±1 80±1 125±1
 コア偏心 μm ≦0.3 ≦0.5
 コーティング径 μm 245±15 170±15 245±15
 コーティングタイプ 二層アクリレート
 動作温度 -55 ~ +85
 メーカ Fibercore Ltd.
