概要

フォトニック結晶ファイバ:NL-2.3-850はゼロ分散波長が650 ~ 900nmに設計されたスーパーコンティニウム光発生用の高非線形PCFです。ゼロ分散波長を選択することにより、Ti:サファイアレーザや半導体励起Nd-レーザで効率よくスーパーコンティニウム光を発生させることができます。ファイバは通常のシングルモードファイバと融着接続できます。また、端面のハーメチックシールやFC/PCコネクタ付けしたファイバもご利用いただけます。(→光コネクタとは)

nl-2-3-850-1

ファイバの断面写真

nl-2-3-850-2

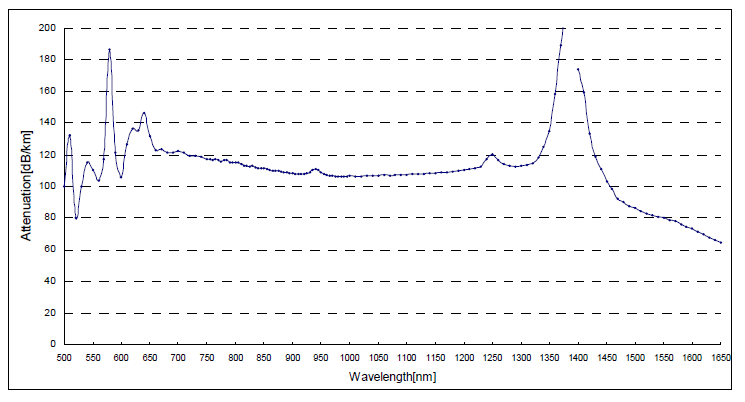

損失スペクトル

特徴

・1550nmで高非線形
・ゼロ分散波長の調節可能
・優れた耐曲げ特性
・高非線形

応用
・周波数計測、分光分析、OCT
・4波混合、自己位相変調
・波長変換、ラマン増幅

仕様 光ファイバとは?
 型番
NL-2.3-850
 ゼロ分散波長
850±20 nm
 分散 @ 1550nm 127±3 ps/nm.km
 非線形定数 @ 1550nm ~60 (W・km)-1
 損失 @ 850nm
0.11 dB/m
 モードフィールド径 @ 850nm
(→モードフィールド径とは)
1.8±0.2μm
 ファイバ材質
純粋石英
 コア径
2.3±0.1μm
 クラッド径
125±2 μm
 被覆径
245±7 μm
 被覆材質
アクリレート
 利用可能ファイバ長
Max. 100 m
 メーカ
Yangtze Soton Laser Co., LTd
