DFB-CWDM Seriesは、CWDM用の同軸型DFBレーザで、CWDMアナログ通信、CATVのリターンパス、実験装置、R&Dなどで利用できます。波長は1290 nm – 1610 nmのCWDM波長を選択できます。InGaAsPモニタ用PD、光アイソレータを 内蔵した4 pin同軸パッケージでSMFピグテイル付です。
■特徴・1290 – 1610 nmで波長選択できます ■用途・CWDMアナログ通信 |
 |

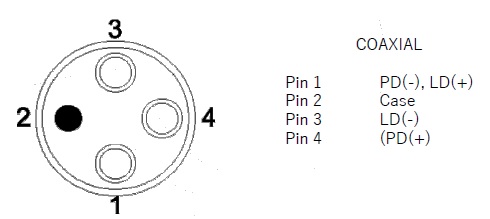

■ピン配置
半導体レーザとは?■仕様
| 型番 | DFB-CWDM Series |
| 光仕様 | |
| 中心波長 | 1290±2~1610±2 nm |
| 光アイソレーション | 20 dB |
| 光出力 | 3 dBm typ. |
| レーザ線幅 | 0.1 nm max. |
| スロープ効率 | 0.05 W/A min., 0.15 W/A max. |
| サイドモード抑圧比 | 30 dB min. |
| スプリアス雑音 w/キャリア | -60 dBc typ. |
| スプリアス雑音 w/o キャリア | -52 dBc typ. |
| 相対強度雑音 | -150 dB/Hz |
| 電気仕様 | |
| 閾値電流 | 8 mA typ., 15 mA max. |
| 動作電流 | 100 mA max. |
| アナログ帯域幅 | 2.5 GHz typ.@30 mA |
| モニタPD電流 | 50 μA min., 2 mA max. |
| モニタPD暗電流 | 10 nA max. |
| フォトダイオード静電容量 | 10 pF min. |
| RFパスバンド平坦性 | 1.0 dB max. |
| ノイズパワー比 | 40/14 min.@25℃ |
| 立ち上がり/立下り時間 | 500 ps max. to 3 Gb/s |
| 最大絶対定格 | |
| LD逆電圧 | 2 V |
| LD順電流 | 150 mA |
| モニタPD逆電圧 | 15 V |
| モニタPD逆電流 | 2 mA |
| 機械的仕様 | |
| 動作温度 | -20 ~ +75 ℃ |
| 保管温度 | -40 ~ +85 ℃ |
| 電源電圧 | 1.2 V typ., 2.0 V max. |
| 光ファイバタイプ | SMF-28 （900μm or 3mm ジャケット） |
| 光コネクタ (→光コネクタとは) |
FC/APC, SC/APC |
| サイズ | 28 x 6 x 6 mm |
| ハウジング | 同軸ファイバピグテイル |
| メーカ | Optilab |
