LTB-40は、DCから40GHzにわたるアナログフォトニクス用に設計された高性能光トランスミッタボードで、32GHz光強度変調器と4つの異なる動作モードをもつ自動バイアス制御ボードで構成されています。40GHz RoF伝送、RF/IF信号分配や43 Gb/sまでの光通信システム用などにご利用いただけるOEMバージョンです。

 特徴
ltb-40-1

LTB-40

・32GHz S21帯域幅変調器
・1520 nm – 1610 nmの波長範囲
・4 モードで動作する自動バイアスコントロール
・最大50mW出力の内蔵DFBレーザ
・カスタマイズできるオプション
– 低電圧駆動
– PM出力
– 高消光比(>30 dB)
– 温度拡張(-55℃ ~ +75℃)

 用途

・アナログフォトニクス
・40GHz RoF伝送
・RF/IF信号分配
・衛星通信
・43Gb/sまでの光通信
・ピコ秒パルス生成

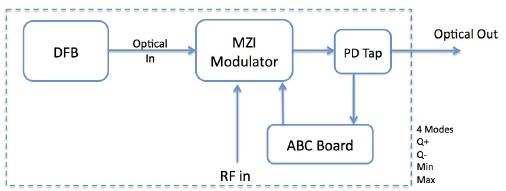

機能ブロック図

lta-20-2

仕様
型番 LTB-40
 一般仕様
 動作波長
1520 nm – 1610 nm
 レーザ光源
内蔵DFBレーザ, 1550 nm±10 nm
: 他の波長及び1MHz以下の狭線幅レーザもご利用いただけます
 レーザ出力レベル
20 mW, 30 mW, 40 mW, 50 mW
 RFリターンロス
>15 dB @ 10 GHz,  >10 dB @ 30 GHz
 インピーダンス
50Ω
 動作周波数範囲
DC – 40 GHz
 入力RF
27 dBm max.
 光出力レベル
6.5 dBm typ. (20 mW DFB使用)
 S21帯域幅
3 dB, 32 GHz typ.
 変調バイアスモード
4 自動バイアス制御モード(ソフトウエアで選択)
 消光比
25 dB typ.; >30 dB (HEバージョン
 変調電圧 VPI
6.4 V typ. @ 10 GHz;
8.3 V typ. @ 30 GHz
2.5 V typ. @ 10 GHz;
4.3 V typ. @ 30 GHz (LDバージョン
 アナログリンク特性
 IIP3 @ 7GHz
29 dBm typ.;
25 dBm typ. (LDバージョン
 1 dBコンプレッションポイント@ 10 GHz
16 dBm typ.;
8 dBm typ. (LDバージョン
 機械的仕様
 動作温度
-30 ~ +60 ℃
 動作温度(TQバージョン)
-55 ~ +75 ℃
 保管温度
-60 ~ +90 ℃
 電源
±5 V, 1 A typ.
 光コネクタ
FC/APC
 ファイバタイプ

PANDA入力, SMF-28出力;
PANDA入出力(PMバージョン

 RF入力コネクタ
K コネクタ;
GPPO or Vコネクタ (LDバージョン)
 電源コネクタ
4Pin Molex
 リモート制御
USB 2.0 ソフトウエア付
 メーカ
Optilab
バイアス制御モード
 モード  動作条件
Q+  リニアアナログ変調の場合のセットポイント
Q-  リニアアナログ変調の場合のセットポイント
Min  パルスジェネレータ動作又はデジタル変調の場合のセットポイント
Max  パルスジェネレータ動作又はデジタル変調の場合のセットポイント

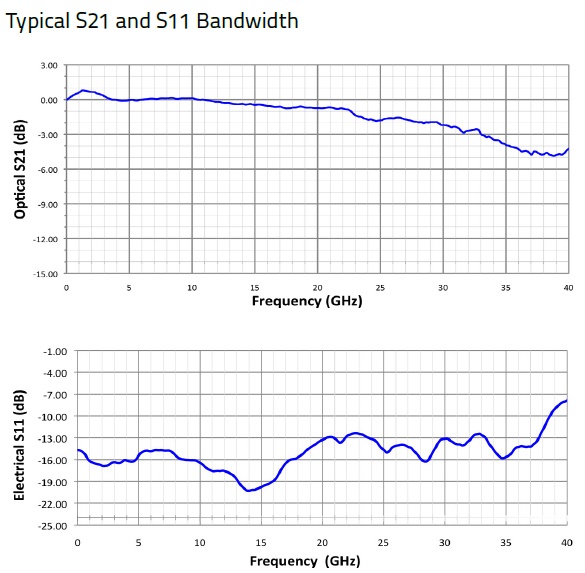

標準的なS21, S11帯域幅

lta-40

バイアスセットモード

lta-20-4

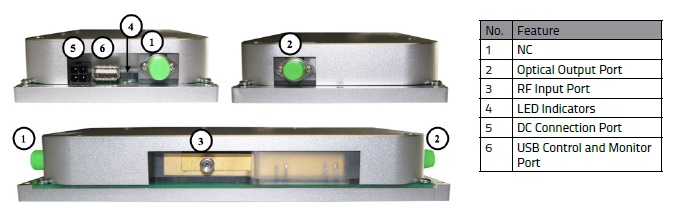

レイアウト

ltb-40-2

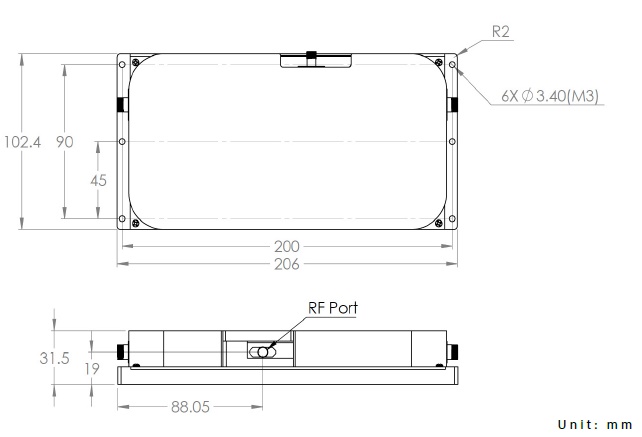

寸法図

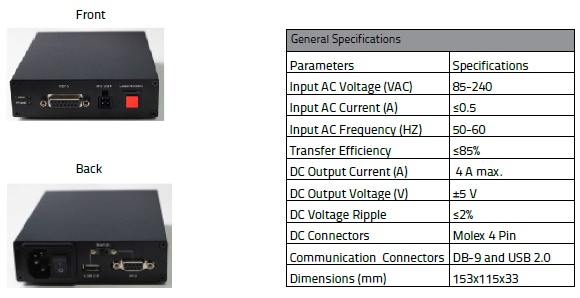

ltb-40-3 LMB用精密電源(オプション)

lta-20-6
