LTC-20は、DCから20 GHzにわたるアナログフォトニクス用に設計された高性能光トランスミッタボードで、DFBレーザ、18GHz光強度変調器および自動バイアス制御ボードを内蔵しています。RoF伝送、デジタル伝送、RF/IF信号分配や衛星通信システム用などにご利用いただけます。

 特徴

・14GHz S21帯域幅
・1520 nm – 1610 nmの波長範囲
・4種類の モードで動作する自動バイアス制御
・最大50mW出力の内蔵DFBレーザ
– 低電圧駆動
– PM出力
– 高消光比(>30 dB)
– 使用温度 -55℃ ~ +75℃(TQモードの場合)

 用途

・20 GHz RoF伝送
・アナログフォトニクス
・RF/IF信号分配
・衛星通信
・25Gb/sまでのデジタル光通信
・サブナノ秒パルス生成

LTC-40 image
LTC-20
機能ブロック図

lta-20-2

仕様
 型番 LTB-20
 一般仕様
 動作波長
1520 nm – 1610 nm
 レーザ光源
内蔵DFBレーザ, 1550 nm±10 nm
: 他の波長及び1 MHz以下の狭線幅レーザもご提供可能です
 レーザ出力レベル
20 mW, 30 mW, 40 mW, 50 mW
 RFリターンロス
>15 dB @ 10 GHz; >10 dB @ 20 GHz
 インピーダンス
50 Ω
 動作周波数範囲
DC – 25 GHz
 入力RF電圧
27 dBm max.
 光出力レベル
6.5 dBm typ. (20 mW DFB使用時)
3 dB, 14 GHz typ.
 変調バイアスモード
4 自動バイアス制御モード(ソフトウエアで選択)
 消光比
25 dB typ.; >30 dB (HEバージョン)
7 V typ. @ 10 GHz
5.5 V typ. @ 10 GHz(LDバージョン)
 アナログリンク特性
 IIP3 @ 7GHz
32 dBm typ.;
29 dBm typ. (LDバージョン
16.5 dBm typ.;
14.5 dBm typ. (LDバージョン
 機械的仕様
 動作温度(標準)
-30 ~ +60 ℃
 動作温度(TQバージョン)
-55 ~ +75 ℃
 保管温度
-60 ~ +90 ℃
 電源
DC ±5 V(オプション1)
AC 100/240 VAC(オプション2)
 光コネクタ
(→光コネクタとは)
FC/APC
 ファイバタイプ
SMF-28出力;
PANDAファイバ出力(PMバージョン)
 RF入力コネクタ
K コネクタ
 電源コネクタ
4Pin Molex(ACオプションあり)
 リモート制御
USB 2.0 ソフトウエア附属
 サイズ
241 x 152 x 41 mm
 メーカ
Optilab
バイアス制御モード
 モード  用途(例)
Q+  リニアアナログ変調の場合のセットポイント
Q-  リニアアナログ変調の場合のセットポイント
Min  パルスジェネレータ動作又はデジタル変調の場合のセットポイント
Max  パルスジェネレータ動作又はデジタル変調の場合のセットポイント
バイアスセットモード

lta-20-4

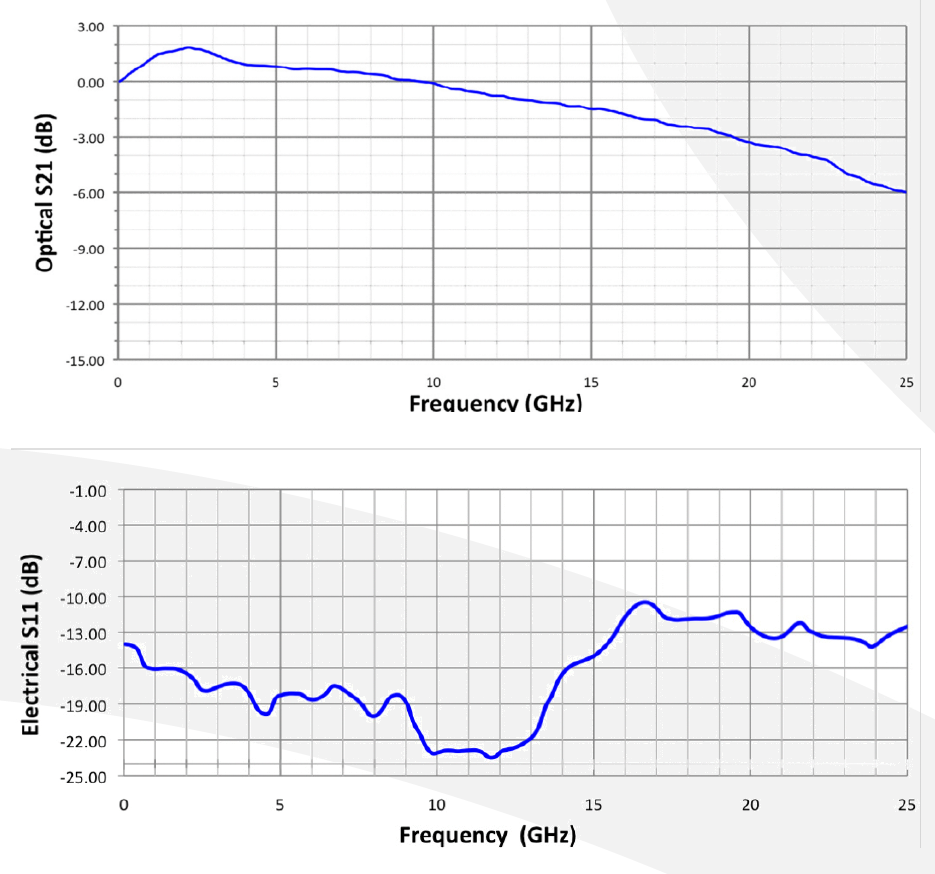

S21, S11帯域(典型値)

LTC-20 S21, S11周波数特性

注文方法

LTC-20-XX-YY

XX PM:偏波保持タイプ
HE:高消光比タイプ(デジタル用途)
YY DC:DC ±5 V(オプション1)
AC:AC 100/240 VAC(オプション2)
LMC用DC電源(オプション1)

lta-20-6
