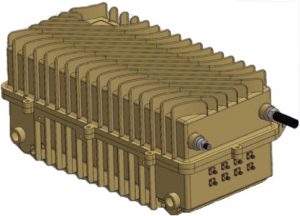

LTS-16-ODは、多チャンネルRoFシステムで使用される堅牢な屋外用モジュール集積システムで、屋外用耐候性アルミ筐体、冗長性電源を採用しています。１６のRoFモジュールを高密度に集積できます。モジュールは、光トランスミッタ、変調器ドライバ、EDFA、受動部品などから選択できます。システムやモジュールのパラメータはイーサネットやRS-485を介してLTS管理ソフトで制御することができます。

■ 特徴

・16モジュール収納できる屋外用ハウジング
　- 光トランスミッタ
　- 変調器ドライバ
　- EDFA
　- パッシブ(Mux, スプリッタなど)
・完全なカスタムRoFシステム
・全モジュールをモニター、制御できるLRS管理ソフト
・耐候性アルミ鋳物筐体

■ 用途

・多チャネルRoFシステム
・波長多重RoFファイバリンク
・多重衛星アンテナ分配

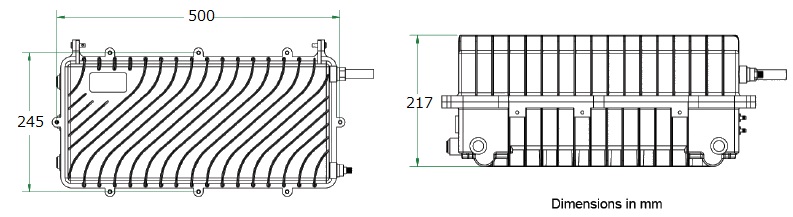

■ ハウジング

 ■ 機能ブロック図例

■ 仕様（データシートPD）
　型番 LTS-16-OD
　一般的仕様
　動作温度
 -45 ~ +70 ℃
　保管温度
 -55 ~ +85 ℃
　サイズ
 500 mm x 245 mm x 217 mm
　重量
 15 kg – 20 kg
　電源
 2重化冗長電源
　電源仕様
 110/240 VAC, 50-60 Hz, (2A max. オプション),
DC 電源利用可
　機械的仕様
　ローカル制御
 状態表示LED
　リモート制御
 Optilabの LRS管理ソフト
　RFコネクタ
 Kタイプ、Vタイプ or SMA（RF仕様による）
　光コネクタ
 外装ファイバ – FC/APC
　インターフェースコネクタ
 外装ファイバ – FC/APC
　リモート制御
 RS-485
　メーカ
 Optilab

■ 利用できるモジュール
LT SERIES LTB-12 12 GHz 光トランスミッタボード
LTB-20 20 GHz 光トランスミッタボード
LTB-40 40 GHz 光トランスミッタボード
LTB-20-LD 20 GHz 光トランスミッタボード-低電圧駆動
LTB-40-LD 40 GHz 光トランスミッタボード-低電圧駆動

MD SERIES MD-12 12 GHz 変調器ドライバ/RFアンプ
MD-20 20 GHz 変調器ドライバ/RFアンプ
MD-40 40 GHz 変調器ドライバ/RFアンプ
MD-50 50 GHz 変調器ドライバ/RFアンプ

EDFA SERIES EDFA-PA-M 25 dB ゲイン　プリアンプEDFAモジュール – C-band
EDFA-18-LC-M 18 dBm EDFAモジュール – 低消費電力
EDFA-23-M 23 dBm インラインEDFA

受動部品 MUX-4 4チャンネルマルチプレクサ
MUX-16 16チャンネルマルチプレクサ
MUX-40 40チャンネルマルチプレクサ
SPLT-4 4チャンネルスプリッタ
SPLT-8 8チャンネルスプリッタ
SPLT-16 16チャンネルスプリッタ
