光変調器ドライバ:MD-40は、40GHz用途の広帯域RFアンプです。MD-40は光変調器、EML、EAMなどを駆動するためのシングルエンド高電圧を出力します。38 GHzの有効帯域幅と30 dBの利得がありますので、アナログRoFリンクのプリアンプとして利用できます。MD-40は40 Gb/sの入力信号を7.5 Vp-pの駆動レベルに増幅します。平坦な利得と群遅延応答を有しており、デジタル用途のための高品質、低ジッター電気駆動信号を発生します。また、パッケージはアルマイト処理で長期間安定にご使用いただけます。

 特徴

・2段増幅設計
・S21 3dB帯域幅32GHz
・7.5 V ピーク – ピーク出力
・アイクロッシング、ゲイン調節内蔵
・小信号利得30 dB
・変調バイアス用DC出力内蔵

 用途

・RoFリンク用アンプ
・38 GHzアナログRFアンプ
・40 GHzデジタル変調
・OC 768システム
・一般的ラボ試験

md-40-1

                 MD-40

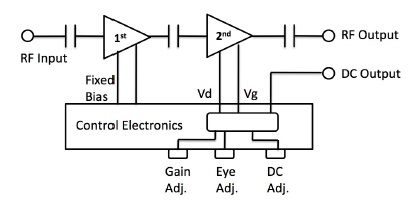

 機能ブロック図

md-40-2

 仕様 LN変調器の原理
型番 MD-40
 一般仕様
 3dB S21帯域幅
32 GHz typ.
 飽和出力
> 21.5 dBm typ.
 RFゲイン
30 dB max.
 ゲインリップル
±0.75 dB
 入出力インピーダンス
50 Ω
 入力リターンロス
10 dB min.
 出力リターンロス
10 dB min.
 総電力損失
2.5 W max.
 ゲイン調節範囲
10 – 30 dB
 デジタル応用
 データ速度
> 40 Gb/s
 パルス応答
20%-80% 立ち上がり時間 12 ps typ.
 出力振幅
7.5 Vp-p max.
 入力範囲
1.5.V max.
 アナログ応用
 有効周波数範囲
30 kHz – 38 GHz (-6 dB)
 P1dB出力
> 21 dBm typ.
 グループディレイ (2 -10 GHz)
±25 ps
 ノイズフィギュア
6 dB typ.
 小信号ゲイン
30 dB typ.
 機械的仕様
 動作温度
-20 ℃ ~ +60 ℃
 保管温度
-45 ℃ ~ +90 ℃
 動作湿度
85 %
 電源
+12V DC, 0.2 A max.
 アクセサリー
12 V DC電源 PS-12-M
 RF 入出力コネクタ
K コネクタ 雌型, AC カップル
 電気コネクタ
DB15 コネクタ
 サイズ
150 mm x 150 mm x 30 mm
 リモートコントロール
USB ポート
 メーカ
Optilab

 応用機能図

md-40-3

 標準的S21 & S11帯域幅



md-40-4

 1dBコンプレッショ・ポイント & 32Gbps アイダイアグラム

md-40-5



 寸法図面



md-40-6
