光レシーバモジュール:PR-12-B-Mは、12GHz帯域幅の増幅PIN-PD光レシーバモジュールで、RoF、リモートアンテナ、広帯域RF信号伝送などの光ファイバを使ったRF信号伝送の光受信機に利用できます。広帯域幅PIN-PDとリニアゲインTIA(トランスインピーダンスアンプ)によりあらゆるタイプのアナログ信号やデジタル信号を優れた直線性でO/E変換し、RS-485による状態監視が可能です。Optilab社の光トランスミッタLTA-20と組み合わせて12GHz RoFリンクを構成できます。

■ 特徴
pr-12-b-m-1

PR-12-B-M

・RoFレシーバ:0.01GHz – 12GHz
・アナログ信号伝送のための高い直線性
・リニアTIAゲイン:500
・USB or RS-485による遠隔モニタ
・RFシールドハウジング
・Labviewインターフェース

■ 用途
・12GHz RoF伝送
・RF/IF信号分配
・Satcomマイクロ波アンテナ信号分配
・広帯域ディレイライン、信号処理
・レーダシステムリンク
・位相&干渉アレイアンテナ

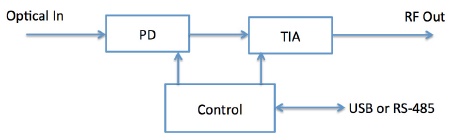

機能ブロック図

pr-12-b-m-2

仕様
型番 PR-12-B-M
 一般仕様
 PD波長範囲
1250 nm – 1650 nm
 動作帯域幅
0.01 GHz – 12 GHz
 光入力レベル
+3 dBm max.
 応答性
0.85 A/W @ 1550 nm typ.
 トランスインピーダンスゲイン
500 typ.
 S21 3dB帯域幅
12 GHz min.
 S22 特性
< -10 dB @ to 10 GHz typ.
 光リターンロス
-30 dB typ.
 2次高調波歪み
-60 dBc max.
 3次高調波歪み
-70 dBc max.
 光PDL @ 1550 nm
0.05 dB typ., 0.1 dB max.
 出力カップリング
AC カップル
 RFインピーダンス
50 Ω
 帯域幅リップル
±1.0 dB max.
 機械的仕様
 動作温度
-20 ~ +70 ℃
 保管温度
-55 ~ +85 ℃
 電源
+5 V DC, 1 mA max.
 光コネクタ
FC/APC
 RF入力コネクタ
Kコネクタ 雌型, 50Ω
 DCコネクタ
USB 2.0
 ローカルアラーム
LED: 入力パワー(オプション)
 リモートアラーム
RS-485 (オプション)
 サイズ
90 mm x 80 mm x 22 mm
 アクセサリー
110 V – 240 V ACアダプタ&ケーブル
 ハウジング
精密加工アルマイト
 メーカ
Optilab
標準的な特性

pr-12-b-m-3

寸法図面

pr-12-bm-4

Labview ソフト

pr-12-b-m-5

12GHz RoFの構成

pr-12-b-m-6
