23GHzリニア光レシーバモジュール:PR-23-Mは、23GHz帯域幅の光レシーバモジュールで、Radio over Fiber、アンテナリモーティング、広帯域RF信号伝送などの光ファイバを使ったRF信号伝送の光受信機に利用できます。リニアPIN-PDと低歪みTIA(トランスインピーダンスアンプ)により23GHzの直線性のよいO/E変換が可能で、USB2.0ポートを介した状態監視ができます。Optilab社の光トランスミッタLTA-20-Mと組み合わせてRoFリンクを構成できます。

 特徴

・3 dB S21 帯域幅; 0.01 GHz – 23 GHz
・アナログ信号伝送のための高い直線性
・高TIAコンバージョンゲイン; 1500 V/W
・差動デュアルSMA出力
・USB 2.0を介したRS-232インターフェース
・ACカップリング用集積DCブロック
・自動 or shどうゲインコントロール(AGC or MGC)
・Max.光入力保護

 用途

・25 GHzまでのRoF伝送
・RF/IF信号分配
・広帯域ディレイライン
・ライダーレシーバ
・位相&干渉アレイアンテナ

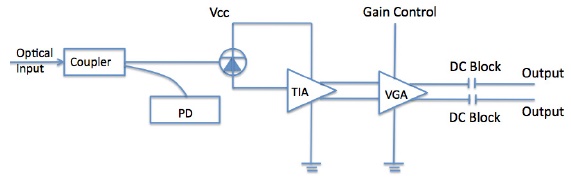

pr-23-m-2

仕様
型番 PR-23-M
 一般仕様
 PD波長範囲
1250 nm – 1650 nm
 動作帯域幅
0.005 GHz – 12 GHz
 光入力レベル
+3 dBm max.
 応答性
0.65 A/W @ 1550 nm typ.
 トランスインピーダンスゲイン
4500 typ.
 S21 3dB帯域幅
23 GHz min.
 S22 特性
< -10 dB to 10 GHz typ.
 光リターンロス
-30 dB typ.
 2次高調波歪み
-60 dBc max.
 3次高調波歪み
-70 dBc max.
 光PDL @ 1550 nm
0.05 dB typ., 0.1 dB max.
 出力カップリング
AC カップル
 RFインピーダンス
50 Ω
 帯域幅リップル
±1.0 dB max.
 機械的仕様
 動作温度
-40 ~ +70 ℃
 保管温度
-55 ~ +85 ℃
 電源
+12 V DC, 500 mA max.
 光コネクタ
FC/APC
 RF入力コネクタ
K コネクタ 雌型, 50Ω
 DCコネクタ
USB
 ローカルアラーム
LED: 光入力パワー
 リモートアラーム
RS-232 (オプション)
 サイズ
130 mm x 70 mm x 35 mm
 アクセサリー
110 V- 240 V ACアダプタ&ケーブル
 ハウジング
精密加工アルマイト
 メーカ
Optilab
標準的なS21帯域幅

pr-23-m-3

PR-23-Mを使ったRoFリンクの構成
23GHz RoFリンク構成

RF-23-Mと15GHzトランスミッタとを組み合わせて23GHz RoFリンク LL-23シリーズを以下のように構成できます。
pr-23-m-4

EDFAを使った23GHz RoFリンク構成

以下のように、LL-23にEDFAを付加すると長距離伝送が可能になります。

pr-23-m-5

多波長RoFリンク構成

以下のように、合分波器を使用すると多波長伝送ができます。最大8波長を1筐体に組み込むことができます。下図は4波長のRoF伝送の構成です。
pr-23-m-6
