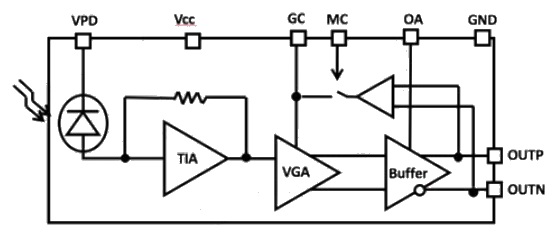

PR-30-A-HSはアナログ用の30GHzリニアフォトレシーバです。ハーメチックシール、高直線性TIAゲイン、2つのGPPO-RF出力コネクタを特徴としています。フォトレシーバは14ピンバタフライパッケージにPINフォトダイオードと線形トランスインピーダンスアンプ(TIA)を装備しています。また、内蔵可変ゲインアンプにより手動(MGC)/自動(AGC)の両モードでゲインコントロール可能で、MGCモードで2000 V/Wのリニアな変換ゲインを得ることができます。AGCモードでは、一定差動電圧になるよう自動調節して1800mVまで出力できます。高変換ゲイン、低入力換算雑音で、高速アナログ受信用途に最適です。

特徴

・ハーメチックシール
・28GHzまで調節可能な3dB帯域幅
・VGA集積リニアTIA
・14Pin mini-DILパッケージ
・差動RF出力デュアルGPPOコネクタ
・MGC & AGCモード
・2000V/Wの高コネクションゲイン



 用途

・30 GHzまでのリニアレシーバ
・30 GHz アナログRoFリンク
・低ノイズアナログヘテロダイン検出
・トランスポンダー & ラインカード設計


仕様 データシートPDF
型番 PR-30-A-HS
 一般仕様
 最適動作波長
950 ~ 1650 nm
 光入力レベル
+4 dBm max.
 S21 3 dB 帯域幅
28 GHz typ.
 暗電流 @ 25℃, 3.3 V
5 nA typ.
 コンバージョンゲイン
1500 V/W typ., 2000 V/W min.
 光リターンロス
30 dB typ.
 光PDL @ 1550 nm
0.25 dB max.
 PD逆バイアス電圧
3.3±0.2 V
 TIA動作電圧
3.3±0.2 V
 出力リターンロス
<-10 dB 25 GHzまで
 差動出力電圧
1800 mVpp まで
 インピーダンス
50 Ω
 出力カップリング
DC (外部ACカップリングが必要)
 等価入力雑音密度
20 pA/√Hz max.
 機械的仕様
 動作温度(標準)
0 ℃ ~ +75 ℃
 動作温度(HS)
-30℃ ~ +75 ℃
 保管温度
-40℃ ~ +85℃
 動作湿度
85 % max.
 電源電流
90 mA typ..
 消費電力
300 mW typ.
 ハウジングサイズ
18 mm x 22 mm x 8.5 mm
 ファイバコネクタ
FC/APC or LC/APC
 光ファイバ
SMF-28
 パッケージタイプ
14 pin butterfly min-DIL
 RF出力コネクタ
デュアル GPPO
 絶対最大定格
 PDリバースバイアス電圧  4.5 V
 入射光パワー 6 mW
 ESD, 入出力ピン 1000 V min.
 ESD, 他の全てのピン 2000 V min.
 ラッチアップ JESD78 Class 2
 湿度 95 %
 メーカ
Optilab
