片方向光パワーモニタ:UOPMは、タップカプラ(分岐カプラ)と光アイソレータとPDを非常にコンパクトに集積化したデバイスで、ボードの省スペース化に有効です。高アイソレーション、低暗電流、低PDL、低い偏波依存応答性などの優れた特性に加え、テルコーディアに準拠しています。

■特徴
 ●片方向モニタリング
 ●コンパクトな同軸パッケージuopm
 ●優れた応答直線性
 ●低挿入損失
 ●高アイソレーション
 ●コストエフェクティブ

■用途
 ●EDFA
 ●ラマンアンプ
 ●DWDM Mux/DeNux
 ●OADM
 ●保護スイッチ

■仕様

型番 UOPM
パラメータ 単位 Min. Typ. Max.
動作波長範囲 C-バンド nm 1525 1550 1565
L-バンド nm 1570 1593 1615
C & L-バンド nm 1525 1570 1615
出力からPDへのアイソレーション dB 25
偏波依存損失(PDL) dB 0.03 0.1
波長依存損失(WDL) dB 0.05 0.15
偏波モード分散(PMD) ps 0.1
リターンロス dB 45
応答平坦性(帯域中心にて) dB ±0.3
偏波依存応答性 dB 0.03 0.1
直線性 % ±5
逆電圧 V 5 20
順方向電流 mA 10
暗電流 @ 23℃, -5V nA 0.5 1
高周波応答限界 GHz 0.6
動作温度 -5 70
保管温度 -40 85
ファイバピグテイル SMF-28, 250μmベアファイバ or
900μmルーズチューブ
サイズ mm Φ3.5 x 20.5(ベアファイバ)
Φ3.5 x 26.0(900μmルーズチューブ)
メーカ Lightwaves2020

■分岐比と光性能

分岐比
(%)
最大挿入損失 (dB) 最小応答性
(μA/mW)
最大入力光パワー(mW)
C or L バンド C+L バンド
P グレード A グレード P グレード A グレード
1 0.3 0.4 0.4 0.5 7 500
3 0.4 0.5 0.5 0.6 21 300
5 0.5 0.6 0.6 0.7 35 300

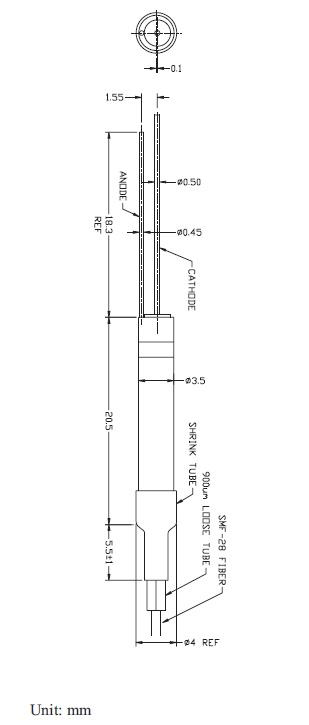

■詳細サイズ
