WDMフィルタは光学多層膜フィルタを使って異なる波長の光を合波したり分離する部品です。本製品は、100GHz DWDMフィルタで、中心波長を ITU-Grid 表Cバンドからお選びいただけます。
■特徴・低挿入損失 ■用途・DWDMネットワーク |
 |
WDMとは？| パラメータ | 単位 | 値 | ||
| フィルタータイプ | 100GHz | |||
| チャンネル波長 | nm | 1529.55~1561.42 (ITU 20 ~ 60) | ||
| 中心波長精度 | nm | ± 0.05 | ||
| チャンネルパスバンド(@-0.5dB 帯域幅) | Min. | nm | >0.22 | |
| 挿入損失 | Add/Dropチャンネル | Max. | dB | <1.0 |
| エクスプレスチャンネル | Max. | dB | <0.4 | |
| チャンネルリップル | Max. | dB | <0.4 | |
| アイソレーション | 隣接チャンネル | Min. | dB | >25 |
| 非隣接チャンネル | Min. | dB | >35 | |
| エクスプレスチャンネルアイソレーション | Min. | dB | >10 | |
| 挿入損失温度依存性 | Min. | dB/℃ | <0.003 | |
| 波長温度シフト | Max. | nm/℃ | <0.002 | |
| PDL | Max. | dB | ≦0.1 | |
| PMD | Max. | ps | ≦0.1 | |
| ダイレクティビティ | Min. | dB | ≧50 | |
| リターンロス | Min. | dB | ≧45 | |
| 入射光パワー | Max. | mW | ≦300 | |
| 動作温度 | ℃ | 0 ~ +70 | ||
| 保管温度 | ℃ | -40 ~ +85 | ||
| サイズ | mm | φ5.5 x L35 | ||
| メーカ | Opneti Communications | |||

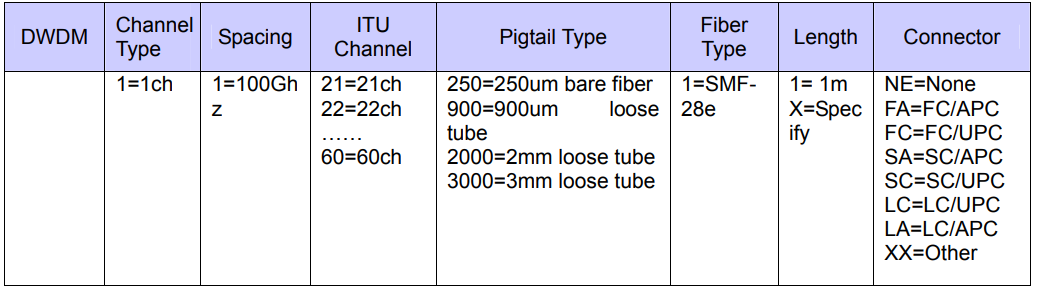

■注文方法
