ファラデーミラーは、ファラデー回転子と反射ミラーで構成されています。ファラデー回転子は直線偏光を45°回転させるようになっています。ファラデーミラーに入射した光はファラデー回転子でまず45°回転し、ミラーで反射されて戻るときに更に45°回転します。従って、入射光と戻り光の偏光は常に直交します。



■特徴
・低挿入損失
・コンパクトサイズ
・環境安定性

■用途
・EDFA
・DWDMシステム
・ファイバセンサー
・ファイバ機器

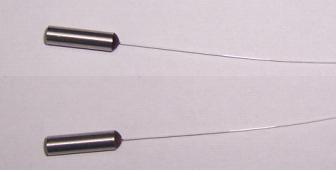

Opn-Faradaymirror



■ 仕様

パラメータ 単位
動作波長 nm 1310 or 1550 1064
帯域幅 nm ±15 ±5
挿入損失 Max. dB ≦0.6 ≦3.0
ファラデー回転角(シングルパス) ° 45
最大回転角トレランス @23℃, 波長範囲 ° ±3
PDL dB ≦0.05
PMD ps ≦0.05
許容光パワー mW ≦500 ≦150
ファイバタイプ SMF-28e HI1060
動作温度 -5 ~ +70 ℃
保管温度 -40 ~ +85 ℃

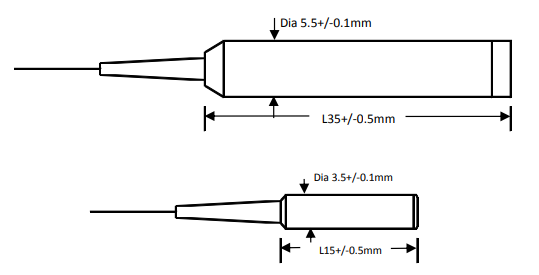

サイズ mm Ф5.5×L35 or Ф3.5×L15
メーカ   Opneti communications
