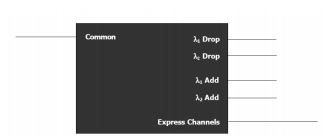

光アド／ドロップ（OADM）モジュールはWDMネットワークにおいて通信路から特定の波長の光を抜き出したり、付け加えるための部品です。本製品は、主に基幹ネットワークでご利用いただけますDWDM用光アド／ドロップモジュールです。1chと2chタイプがあります。
■特徴・低挿入損失 ■用途・DWDMネットワーク |
 |
■ 仕様
| パラメータ | ||||
| チャンネル数 | 1ch | 2ch | ||
| チャンネル波長 (nm) | 1530.33 ~ 1560.61 (21 ~ 59 ITU Grid) | |||
| 中心波長精度 | ±0.05 | |||
| 最小チャンネル間隔 (GHz) | 100 | |||
| チャンネルパスバンド (@-0.5dB 帯域幅）(nm) | >0.22 | |||
| 挿入損失 (dB) | Add/Drop Ch.1 | ≦1.2 | ||
| Add/Drop Ch.2 | – | ≦1.5 | ||
| Express Ch. | ≦1.0 | ≦1.4 | ||
| Add/Dropチャンネルリップル(dB) | ≦0.3 | |||
| アイソレーション (dB) | DeMux | 隣接チャンネル | ≧25 | |
| 非隣接チャンネル | ≧40 | |||
| Mux | 隣接チャンネル | NA | ||
| 非隣接チャンネル | NA | |||
| Express Ch.アイソレーション (dB) | >25 | |||
| ダイレクティビティ(dB) | ≧50 | |||
| リターンロス(dB) | ≧45 | |||
| PDL (dB) | <0.10 | |||
| PMD (ps) | <0.1 | |||
| 波長温度依存性 (nm/ ℃) | <0.002 | |||
| 挿入損失温度依存性 (dB/℃) | <0.003 | |||
| 許容光パワー(mW) | 300 | |||
| ファイバ種類 | SMF-28e | |||
| 動作温度(℃) | 0 ~ +70 | |||
| 保存温度(℃) | -40 ~ +85 | |||
| サイズ(mm) | 100 x 80 x 10 | |||
| メーカ | Opneti communications | |||
■注文方法
OADM-1-①-②-③-1-④-⑤
| ① | ② | ③ | ④ | ⑤ |
| チャネル数 | 最初のグリッドチャネル番号 | ファイバ径 | ファイバ長 | コネクタタイプ |
| 1 = 1 ch 2 = 1 ch |
21 = 21 ch 22 = 22 ch … 60 = 60 ch |
900 = 900umルースチューブ 2000 = 2mm 3000 = 3mm |
X = X m | NE = なし FA = FC/APC FC = FC/UPC SA = SC/APC SC = SC/UPC LC = LC/UPC LA = LC/APC XX = その他 |
