Tap-PDモニターはファイバ内の光パワーを一部分岐してモニターする部品です。このPDモニターは、1260～1620nmの波長帯に対応しています。



■特徴
・低挿入損失
・コンパクトで一体的なデバイス
・Tap比をカスタム可能
・RoHS

■用途
・WDMチャンネルモニタリング
・光アンプのゲインモニター
・光ネットワークスイッチ
・プロテクションモニタリング

 tap-pd_monitor

■仕様

　　パラメータ 値
　　動作波長(nm)
 1260 ~ 1620
　　Tap比
 1% 3% 5%
　　応答性(mA/W)
 8 25 40
　　挿入損失(dB)
 0.35
　　WDL(dB)
 ≦0.3
　　暗電流(nA)
 ≦5.0(標準1.0)
　　逆電圧(V)
 ≦20
　　順電流(mA)
 ≦10
　　PDL(dB)
 ≦0.1
　　TDL(dB)
 ≦0.3
　　PMD(ps)
 ≦0.2
≧45
　　ファイバタイプ
 SMF-28e
　　動作温度(℃)
 -10 ~ +70
　　保存温度(℃)
 -40 ~ +85
　　許容光パワー(mW)
 ≦500
　　サイズ(mm)
 φ5.5 x L18.4 ; φ3.5 x L20
　　メーカ
 Opneti communications

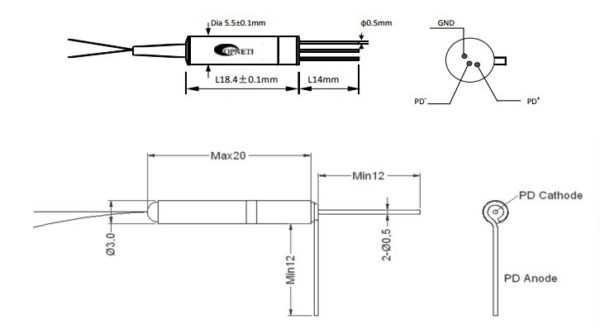

■ パッケージ

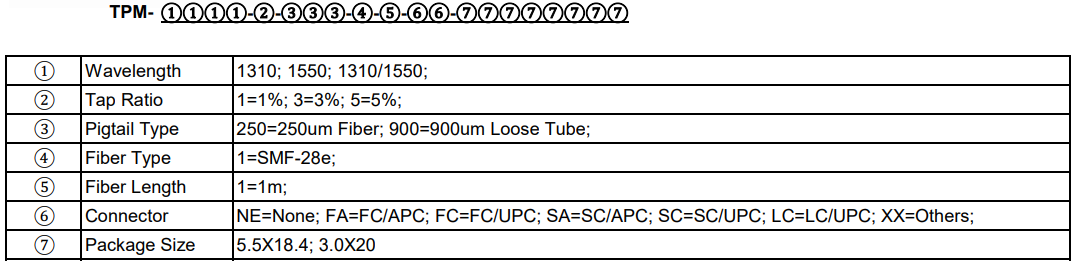

■注文方法
