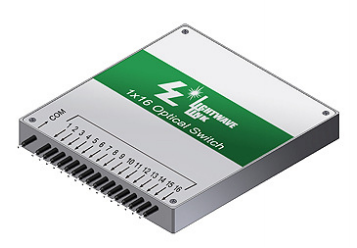

1×16 プリズムタイプ メカニカル光スイッチは、広範囲の光ファイバ・アプリケーションに最適化されています。設計は、世界中の電気通信、データ通信、システム監視、コンポーネントテストの要件に基づいています。この1×16/16×1 OSWモジュールは、1入力ポート、16出力ポートまたは16入力ポート、1出力ポートがあります。モジュールは、電気的接続のセットによって制御されます。 また、RoHSに完全準拠しています。



■特徴
・コンパクトサイズ
・低挿入損失
・速いスイッチングスピード
・位置監視内蔵
・ラッチタイプのみ
・RoHS準拠

■用途
・光ネットワークの監視
・光測定システム

■仕様

パラメータ 単位 9µmコア シングルモード 50µm or 62.5µm マルチモード
Min. Typ. Max. Min. Typ. Max.
波長 nm 1260~1630 850/1300
挿入損失 dB 1.5 2.0 1.3 1.5
リターンロス dB -50
PDL dB 0.1
WDL dB 0.5
クロストーク dB -80 -80
リピータビリティ dB ±0.1 ±0.1
スイッチングスピード ms 5 10 5 10
吸収光入力パワー mW 500 500
動作電圧 VDC 4.5 5.0 5.5 4.5 5.0 5.5
消費電力 mW 1300±10%
耐久性 3×107 3×107
動作温度 -5 70 -5 70
保管温度 -40 85 -40 85
動作湿度 %RH 5 85 5 85
保管湿度 %RH 5 85 5 85
サイズ mm3 18x130x140
重量 g 510
メーカ Lightwave Link

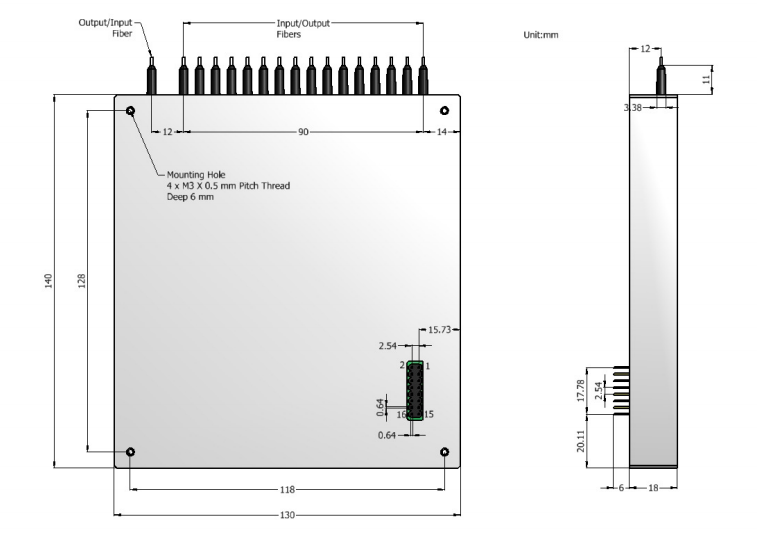

■パッケージ

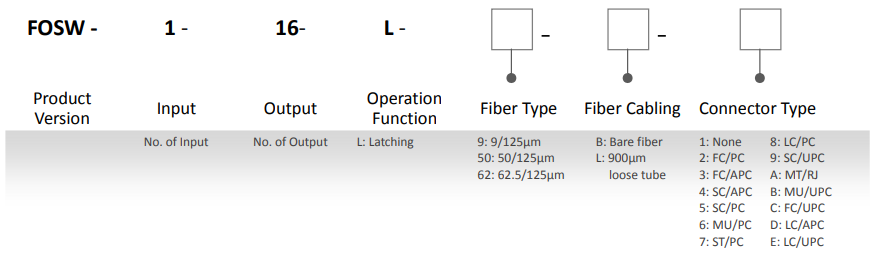

■注文方法
