1×4 プリズムタイプ メカニカル光スイッチは、広範囲の光ファイバ・アプリケーションに最適化されています。設計は、世界中の電気通信、データ通信、システム監視、コンポーネントテストの要件に基づいています。この1×4/4×1 OSWモジュールには、1入力ポート、4出力ポートまたは4入力ポート、1出力ポートがあります。モジュールは、電気的接続のセットによって制御されます。 また、RoHSに完全準拠しています。
■特徴・コンパクトサイズ ■用途・光ネットワークの監視 |
 |
光スイッチとは？| パラメータ | 単位 | 9µmコア シングルモード | 50µm or 62.5µm マルチモード | ||||
| Min. | Typ. | Max. | Min. | Typ. | Max. | ||
| 波長 | nm | 1260~1630 | 850/1300 | ||||
| 挿入損失 | dB | – | 0.8 | 1.2 | – | 0.8 | 1.2 |
| リターンロス | dB | – | -50 | – | – | – | – |
| PDL | dB | – | – | 0.1 | – | – | – |
| WDL | dB | – | – | 0.3 | – | – | – |
| クロストーク | dB | – | -80 | – | – | -80 | – |
| リピータビリティ | dB | – | – | ±0.1 | – | – | ±0.1 |
| スイッチングスピード | ms | – | – | 5 | – | – | 5 |
| 吸収光入力パワー | mW | – | – | 500 | – | – | 500 |
| 動作電圧 | VDC | 4.5 | 5.0 | 5.5 | 4.5 | 5.0 | 5.5 |
| 消費電力 | mW | 800±10% | |||||
| 耐久性 | 回 | 3×107 | – | – | 3×107 | – | – |
| 動作温度 | ℃ | -5 | – | 70 | -5 | – | 70 |
| 保管温度 | ℃ | -40 | – | 85 | -40 | – | 85 |
| 動作湿度 | %RH | 5 | – | 85 | 5 | – | 85 |
| 保管湿度 | %RH | 5 | – | 85 | 5 | – | 85 |
| サイズ | mm3 | ノーマル: 18x76x76、ミニ : 15x44x55 | |||||
| 重量 | g | ノーマル: 135、ミニ : 100 | |||||
| メーカ | Lightwave Link | ||||||

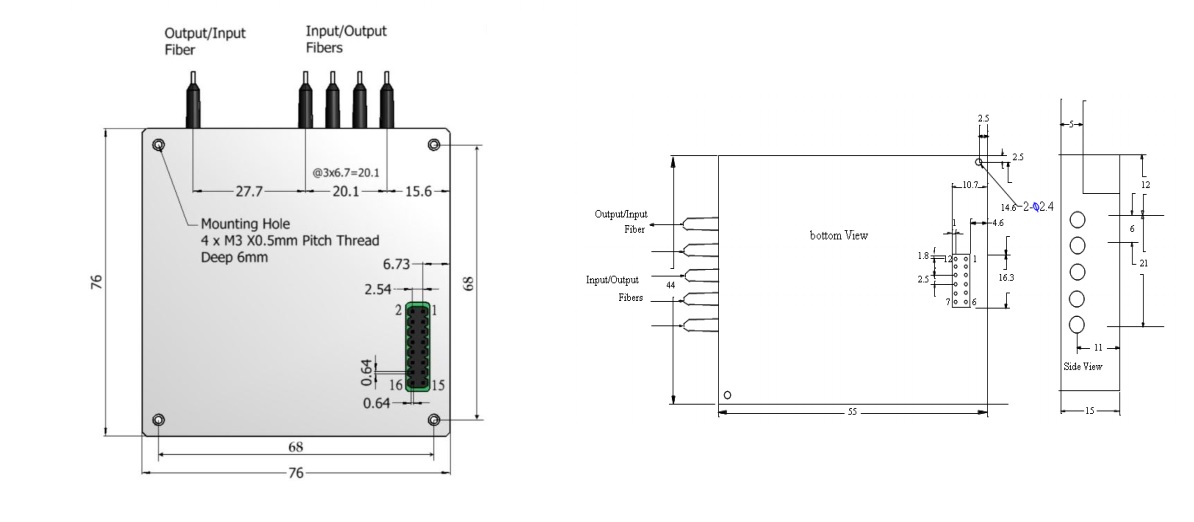

■パッケージ

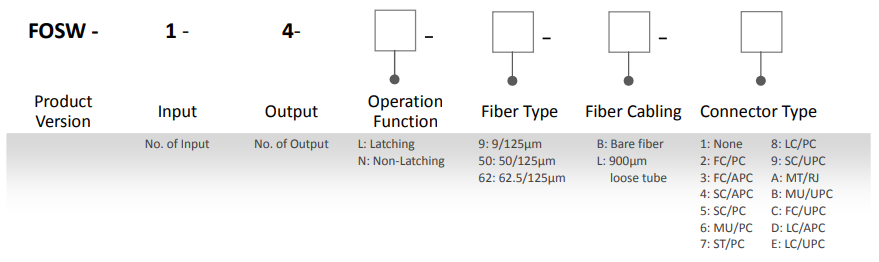

■注文方法
