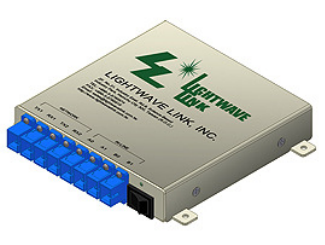

4×4 産業用バイパス光スイッチは、角度のついた表面にファイバーtoファイバー技術を使用して、超低損失とクロストークを実現します。バイパス状態で前提側の接続性が要求されないすべての双方向保護スイッチングアプリケーションに適しています。コンパクトでコストパフォーマンスに優れたこの光スイッチは、ネットワーク上で優れたパフォーマンスを発揮します。 また、RoHSに完全準拠しています。
■特徴・コンパクトサイズ ・低リターンロス ・シングルモード/マルチモード選択可 ■用途 ・ネットワークインターフェイスカードまたは外部バイパスユニット ・IPS/ADM ・光伝送 ・停電時の工業用イーサネットスイッチング ・システムハング ・ノードバイパス保護 |
 |
| パラメータ | 単位 | 9µmコア シングルモード | 50µm or 62.5µm マルチモード | ||||
| Min. | Typ. | Max. | Min. | Typ. | Max. | ||
| 波長 | nm | 1260~1630 | 850/1300 | ||||
| 挿入損失(ストレート) | dB | – | 0.5 | 1.0 | – | 0.4 | 0.8 |
| 挿入損失(バイパス) | dB | – | 0.8 | 1.6 | – | 0.6 | 1.3 |
| リターンロス | dB | – | -50 | – | – | – | – |
| PDL | dB | – | – | 0.1 | – | – | – |
| WDL | dB | – | – | 0.3 | – | – | – |
| クロストーク | dB | – | -80 | – | – | -80 | – |
| リピータビリティ | dB | – | – | ±0.1 | – | – | ±0.1 |
| スイッチングスピード | ms | – | – | 5 | – | – | 5 |
| 吸収光入力パワー | mW | – | – | 500 | – | – | 500 |
| 動作電圧 | VDC | 4.5 | 5.0 | 5.5 | 4.5 | 5.0 | 5.5 |
| 消費電力 | mW | 140±10% | |||||
| 耐久性 | 回 | 3×107 | – | – | 3×107 | – | – |
| 動作温度 | ℃ | -5 | – | 70 | -5 | – | 70 |
| 保管温度 | ℃ | -40 | – | 85 | -40 | – | 85 |
| 動作湿度 | %RH | 5 | – | 85 | 5 | – | 85 |
| 保管湿度 | %RH | 5 | – | 85 | 5 | – | 85 |

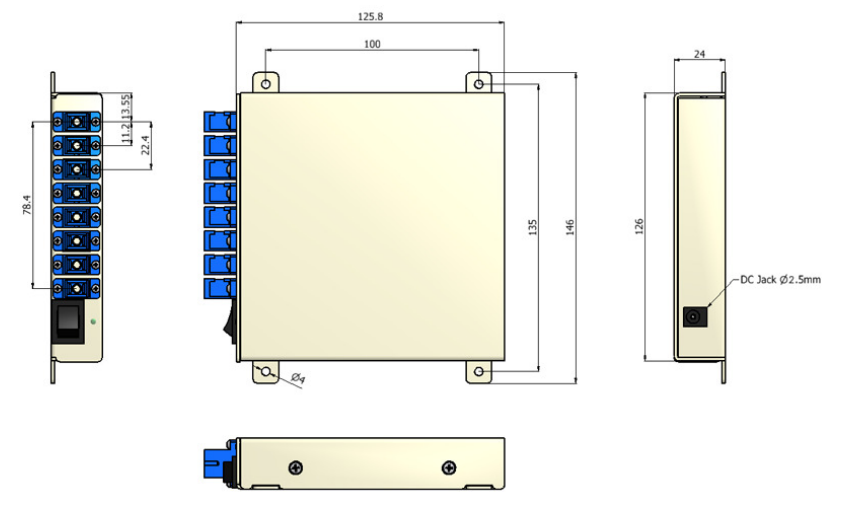

| サイズ | mm3 | 22x108x126 | |||||
| 重量 | g | 635 | |||||
| メーカ | Lightwave Link | ||||||
