Bola Technologies社のダイナミック光フィルタアレイ : Bola-DOFAは、フィルタの中心波長、帯域幅、光強度（減衰）をユーザーで任意に設定できる便利なフィルタです。１筐体に最大４コのフィルタを搭載でき、最大２チャンネルの光パワーモニタが可能です。波長帯は、1528.0 nm – 1567.3 nmの C-band と1569.8 nm – 1610.2 nmの L-bandがあります。
■ 主な性能・波長帯：C-band, L-band |
 |

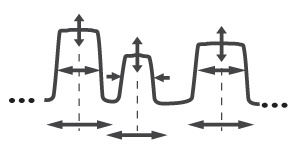

■４つの特徴● 中心波長、帯域幅、光強度（減衰）を設定できます ⇒ |
 |

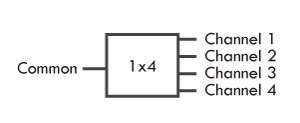

| ● １筐体に最大４コのフィルタ搭載 ⇒ |  |
| ● フィルタ切り替えが可能です ⇒ |  |
| ● 最大２コの光チャネルモニターを搭載できます ⇒ |  |
■ 仕様
| 型番 | Bola-DOFA | |
| 光・電気仕様 | ||
| 入出力ファイバ | – | 9μm SMF |
| 波長範囲 | nm | 1528.0 – 1567.3（C-バンド） 1569.8 – 1610.2（L-バンド） |
| チャネル数 | – | 1×1, 2, or 4 |
| 挿入損失＊1 | dB | <6.5 |
| PDL＊2 | dB | <±0.5 |
| リターンロス | dB | >35 typical |
| フィルタ 3 dB 帯域幅 | GHz | 10 min. – 全帯域 max. |
| 中心周波数精度 | GHz | ±2.0 |
| 中心周波数分解能 | GHz | 1.5 |
| フィルタ帯域幅精度 | GHz | ±3.0 |
| フィルタ帯域幅分解能 | GHz | 1.5 |
| 減衰範囲 | dB | 0 – 30 |
| 減衰精度 | dB | ±0.4 |
| 減衰分解能 | dB | 0.1 |
| フィルタパスブロック | dB | >60 |
| 最大光パワー＊3 | dBm | 27 |
| スイッチ時間 | ms | 5 – 30 |
| 電源 | – | 100 – 240 V AC |
| 消費電力 | W | 8 |
| 制御 | – | リモート GUI |
| OCM(Optical Channel Monitors)仕様 | ||
| OCM数 | – | 0, 1, 2 |
| OCM 帯域幅 | GHz | 10 min. – 全帯域 |
| OCMパスバンド最大パワー | dBm | 0 |
| OCM ダイナミックレンジ | db | >50 |
| OCM 精度 | dB | ±0.1 |
| OCMアップデートレート | Hz | 10 |
| 機械的仕様 | ||
| サイズ：W x H x D | mm | 292 x 120 x 261 |
| 重量 | kg | 3.6 |
| 動作温度 | ℃ | -5 ~ +65 |
| 保管温度 | ℃ | -5 ~ +80 |
| 湿度（結露無し） | % | 5 ~ +85 |
| メーカ | – | Bola Technologies |
＊1 1, 2 Channel, >25GHzの場合
＊2 減衰<5dBの場合
＊3 全波長帯にて
＊4 お客様でPCをご用意ください

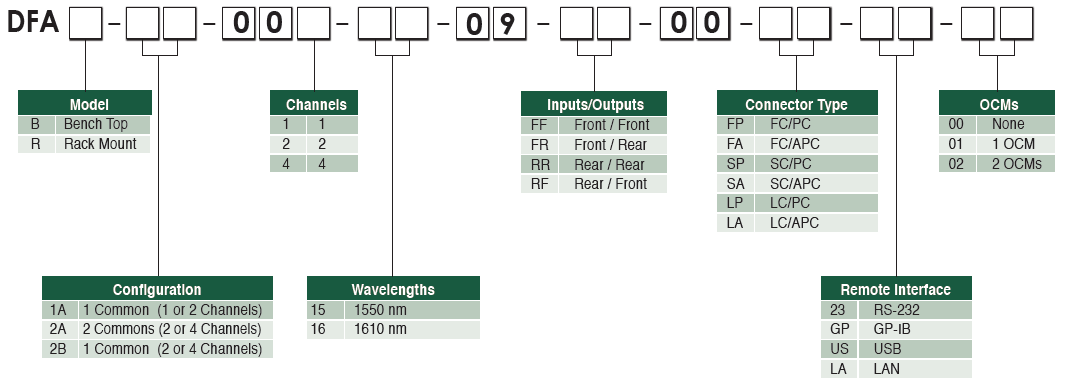

■注文方法
