Bola Technologies社の可変光アッテネータ: Bola-VOAシリーズは、広い減衰範囲を再現性よく素早くセットできる信頼性の高い可変光アッテネータです。ベンチトップタイプ或いはラックマウントタイプを選択でき、1台に1-4チャンネルのVOA搭載が可能です。搭載にあたっては、-SMF, -PMF, -MMFのように異なるタイプのVOAを選択できます。また、Bolaが提供する光試験システムに組み込んで使用することもできます。

■特徴

・減衰範囲:> 60dB
・波長範囲:1250-1650(SMF)
  1290-1330nm & 1530-1570nm(PM)
 850-1350nm(MMF)
・精度:±0.1dB
・再現性:±0.05dB
・スイッチング速度:<10ms

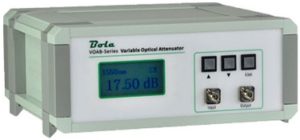

bola-voa
Bola-VOA

■ 仕様

型番  Bola-VOA-SM Bola-VOA-PM Bola-VOA-MF
シングルモード 偏光保持 マルチモード
光・電気仕様
ファイバ 9μm 9μm PM 50μm or 62.5μm
波長範囲 nm 1250 – 1650 1310±20 & 1550±20 850 – 1350
キャリブレーション波長 nm 1310, 1490, 1550 1310, 1550 850, 1310
減衰範囲 dB > 60 > 60 > 60
不確実性*1 dB ±0.2 (0 – 20 dB) ±0.2 (0 – 20 dB) ±0.2 (0 – 20 dB)
±0.3 (20 – 40 dB) ±0.3 (20 – 40 dB) ±0.3 (20 – 40 dB)
±0.5 (40 – 60 dB) ±0.5 (40 – 60 dB) ±0.5 (40 – 60 dB)
リターンロス2 dB > 60 > 50 > 25
挿入損失 dB < 2.0 < 2.0 < 2.0
偏光依存性損失 (DPL)3 dB <±0.05 N/A <±0.05
偏光消光比 dB N/A > 15 N/A
繰り返し再現性 dB ±0.05 ±0.2 ±0.05
最大入力パワー mW 500 500 500
スイッチング時間 ms < 10 < 10 < 10
耐久性 cycles 109 109 109
電源 V 100 – 240, 50 – 60 Hz
消費電力 W < 15
制御 フロントパネル & リモート
機械的仕様
筐体タイプ ベンチトップ/ラックマウント
チャンネル数 ch 1 – 4
動作温度 0 ~ +60
保管温度 -40 ~ +70
湿度(結露なし) % 95 (0 ~ +40℃)
サイズ(ベンチトップ型) mm 238 (W) x 105 (H) x 220 (D)4
重量 kg 2.4(シングルモード), 3.1(マルチモード)
メーカ Bola Technologies

1 キャリブレーション波長にて
2 APCコネクタで
3 減衰0dBのセッティングにて
4 ベンチトップタイプのサイズ、重量

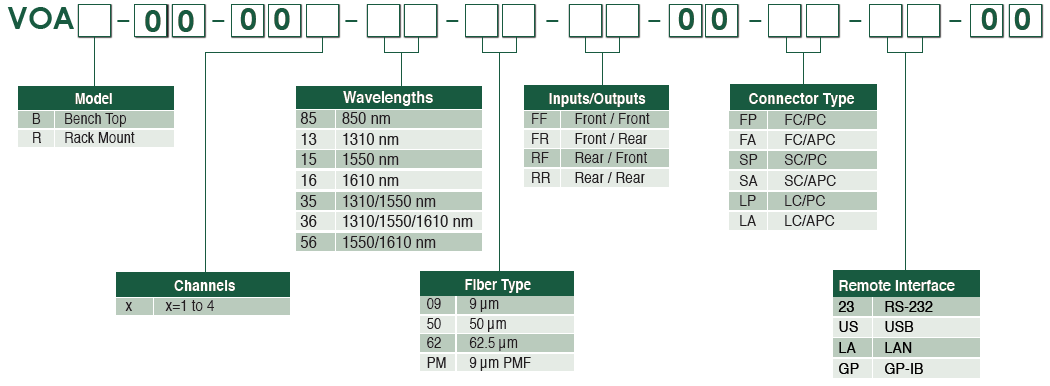

■注文方法
