Flexible Wavelength Selectorは、Spectrolight社が開発したTwinFilm™技術を使って波長チューニングと帯域幅調整が同時に行えるユニークな波長選択デバイスで、円形アパーチャですのでイメージング応用に適しています。Basicモデルは、中心波長と帯域幅調節及びビームのオフセット補正を手動で行います。

■ 特徴

・透過率: >75%
・波長可変範囲: ~100 nm
・FWHM: 2 nm – 16 nm
・消光係数: ODavg>6(275 nm – 925 nm)
・カットオン遷移幅: 2% – 3%(ブロック光から透過光)
・カットオフ遷移幅: 2% – 3%ブロック光から透過光)



■ 共通仕様

Flexible Wavelength Selector Basic  (FWS-Basic)
 光仕様
 透過率 >75%
 波長可変範囲 ~ 100 nm
 FWHM 2 nm ~ 16 nm
 消光係数 ODavg>6 (275 nm – 925 nm)
 カットオン遷移幅 2% – 3%(ブロック光から透過光)
 カットオフ遷移幅 2% – 3%(ブロック光から透過光)
 一般仕様
 サイズ 40 x 76 x 40 mm (Medium)
32 x 57 x 32 mm (Small)
 アパーチャサイズ Max. 10 mm (Medium)
Max. 5 mm (Small)
 メーカ Spectrolight Inc.



■ 波長別モデルの仕様

型番 中心波長 波長範囲 FWHM範囲 アパーチャサイズ 製品サイズ 透過率

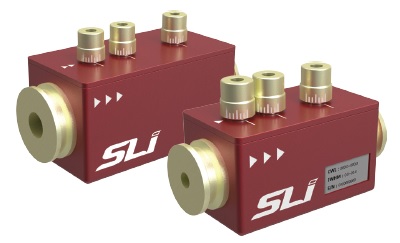

 Small type
 FWS-B-S-380 380 nm 358 ~ 400 nm 2 ~ 16 nm 5 mm Small
(32x57x32 mm)
> 75 %
 FWS-B-S-425 425 nm 395 ~ 447 nm 2 ~ 15 nm 5 mm Small
(32x57x32 mm)
> 75 %
 FWS-B-S-475 475 nm 447 ~ 501 nm 2 ~ 15 nm 5 mm Small
(32x57x32 mm)
> 75 %
 FWS-B-S-530 530 nm 496 ~ 561 nm 2 ~ 14 nm 5 mm Small
(32x57x32 mm)
> 75 %
 FWS-B-S-595 595 nm 555 ~ 628 nm 2 ~ 14 nm 5 mm Small
(32x57x32 mm)
> 75 %
 FWS-B-S-665 665 nm 621 ~ 703 nm 3 ~ 13 nm 5 mm Small
(32x57x32 mm)
> 75 %
 FWS-B-S-745 745 nm 700 ~ 790 nm 3 ~ 12 nm 5 mm Small
(32x57x32 mm)
> 75 %
 FWS-B-S-845 845 nm 784 ~ 900 nm 4 ~ 11 nm 5 mm Small
(32x57x32 mm)
> 75 %
 Medium type
 FWS-B-M-380 380 nm 358 ~ 400 nm 2 ~ 16 nm 10 mm Medium
(40x76x40 mm)
> 75 %
 FWS-B-M-425 425 nm 395 ~ 447 nm 2 ~ 15 nm 10 mm Medium
(40x76x40 mm)
> 75 %
 FWS-B-M-475 475 nm 447 ~ 501 nm 2 ~ 15 nm 10 mm Medium
(40x76x40 mm)
> 75 %
 FWS-B-M-530 530 nm 496 ~ 561 nm 2 ~ 14 nm 10 mm Medium
(40x76x40 mm)
> 75 %
 FWS-B-M-595 595 nm 555 ~ 628 nm 2 ~ 14 nm 10 mm Medium
(40x76x40 mm)
> 75 %
 FWS-B-M-665 665 nm 621 ~ 703 nm 3 ~ 13 nm 10 mm Medium
(40x76x40 mm)
> 75 %
 FWS-B-M-745 745 nm 700 ~ 790 nm 3 ~ 12 nm 10 mm Medium
(40x76x40 mm)
> 75 %
 FWS-B-M-845 845 nm 784 ~ 900 nm 4 ~ 11 nm 10 mm Medium
(40x76x40 mm)
> 75 %

※波長範囲の両端には公差が生じる可能性があります。詳しくはお問い合わせ下さい。

■ 特徴の詳細説明

均一な円形アパーチャ

通常のモノクロメータのようなスリット形状の制約なく、均一な円形ビームのフィルタリングができます。

簡単な手動調節

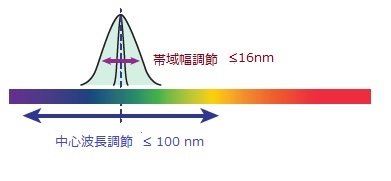

分離したノブで中心波長と透過帯域幅を独立にセットできます。



簡単な他機器との組み合わせ

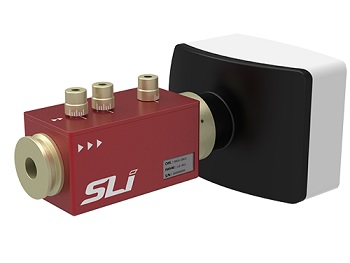

コンパクトな直線的形状ですので顕微鏡、望遠鏡、カメラ他、他の光機器と簡単に組み合わせて使用できます。



高い帯域外消光

帯域外消光が高い(106)ため、液晶ベースのフィルタリングシステムに典型的な不要なスペクトルリークとバックグラウンドノイズが回避されます。
