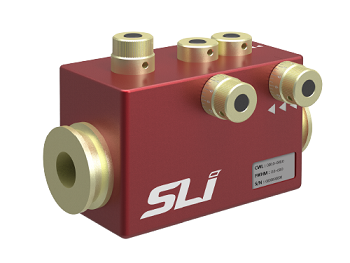

Flexible Wavelength Selectorは、Spectrolight社が開発したTwinFilm™技術を使って波長チューニングと帯域幅調整が同時に行えるユニークな波長選択デバイスで、円形アパーチャですのでイメージング応用に適しています。High Resolutionモデルは、2個のマルチ回転ダイアルで中心波長と透過帯域幅を精密に手動調節するのが特徴です。3個目のノブはビーム方向のオフセットを補償するのに使用します。

■ 特徴

・透過率: >75%
・波長可変範囲: ~100 nm
・FWHM: 2 nm – 16 nm
・消光係数: ODavg>6(275 nm – 925 nm)
・カットオン遷移幅: 2% – 3%(ブロック光から透過光)
・カットオフ遷移幅: 2% – 3%ブロック光から透過光)



■ 共通仕様

Flexible Wavelength Selector High Resolution  (FWS-High Resolution)
 光仕様
 透過率 >75%
 波長可変範囲 ~ 100 nm
 FWHM 2 nm ~ 16 nm
 消光係数 ODavg>6 (275 nm – 925 nm)
 カットオン遷移幅 2% – 3%(ブロック光から透過光)
 カットオフ遷移幅 2% – 3%(ブロック光から透過光)
 一般仕様
 サイズ 40 x 76 x 50 mm
 アパーチャサイズ Max. 10 mm
 メーカ Spectrolight Inc.



■ 波長別モデルの仕様

型番 中心波長 波長範囲 FWHM範囲 アパーチャサイズ 製品サイズ 透過率
 FWS-H-M-380 380 nm 358 ~ 400 nm 2 ~ 16 nm 10 mm 40x76x50 mm > 75 %
 FWS-H-M-425 425 nm 395 ~ 447 nm 2 ~ 15 nm
 FWS-H-M-475 475 nm 447 ~ 501 nm 2 ~ 15 nm
 FWS-H-M-530 530 nm 496 ~ 561 nm 2 ~ 14 nm
 FWS-H-M-595 595 nm 555 ~ 628 nm 2 ~ 14 nm
 FWS-H-M-665 665 nm 621 ~ 703 nm 3 ~ 13 nm
 FWS-H-M-745 745 nm 700 ~ 790 nm 3 ~ 12 nm
 FWS-H-M-845 845 nm 784 ~ 900 nm ~ 11 nm

※波長範囲の両端には公差が生じる可能性があります。詳しくはお問い合わせ下さい。

■ 特徴の詳細説明

均一な円形アパーチャ

通常のモノクロメータのようなスリット形状の制約なく、均一な円形ビームのフィルタリングができます。

精密な手動調節

分離したマルチ回転ダイアルで中心波長と透過帯域幅を精密にセットできます。



簡単な他機器との組み合わせ

コンパクトな直線的形状ですので顕微鏡、望遠鏡、カメラ他、他の光機器と簡単に組み合わせて使用できます。



高い帯域外消光

帯域外消光が高い(106)ため、液晶ベースのフィルタリングシステムに典型的な不要なスペクトルリークとバックグラウンドノイズが回避されます。
