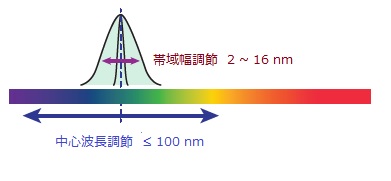

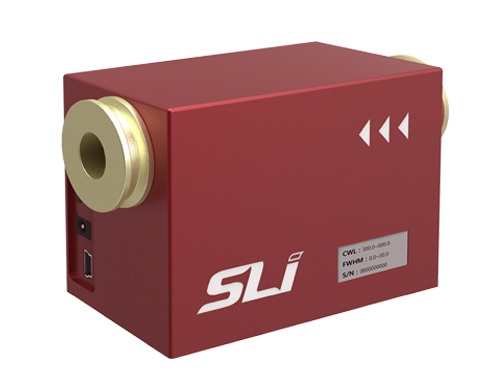

Flexible Wavelength Selectorは、Spectrolight社が開発したTwinFilm™技術を使って波長チューニングと帯域幅調整が同時に行えるユニークな波長選択デバイスで、円形アパーチャですのでイメージング応用に適しています。Monoモデルは波長と帯域幅をUSBを介してソフトウエア制御できるのが特徴で、波長可変範囲は100 nmです。Laser Versionはレーザビーム径に合わせてアパーチャサイズが3 mmになっています。

■ 特徴

・透過率: >75%
・製品全体での波長範囲(ノミナル: 350 – 900 nm
・中心波長精度: ±0.5 nm
・FWHM精度: ±0.5 nm
・消光係数: ODavg>6(275 nm – 925 nm)
・中心波長可変の最小ステップ: 0.2 nm
・帯域幅可変の最小ステップ: 1 nm
・波長スイッチング速度(ノミナル): 70 – 200 ms

■ 共通仕様

Flexible Wavelength Selector Mono Laser Version  (FWS-Mono-LV)
 光仕様
 透過率 >75%
 全製品でカバーする波長範囲(ノミナル) 350 – 900 nm
 中心波長精度 ±0.5 nm
 FWHM精度 ±0.5 nm
 消光係数 ODavg>6 (275 nm – 925 nm)
 中心波長の最小ステップ 0.2 nm
 帯域幅の最小ステップ 1 nm
 波長スイッチング速度 700 – 200 ms
 一般仕様
 サイズ 48 x 92 x 64 mm
 アパーチャサイズ 3 mm
 入力パワー 12 V, 2 A
 データインターフェース USB 2.0
 メーカ Spectrolight Inc.



■ 波長別モデルの仕様

型番 中心波長 波長範囲 FWHM範囲 アパーチャサイズ 製品サイズ 透過率
 FWS-Mono-LV-380 380 nm 358 ~ 400 nm 3 ~ 16 nm 3 mm Medium
(48x92x64 mm)
> 75 %
 FWS-Mono-LV-425 425 nm 395 ~ 447 nm 3 ~ 15 nm 3 mm Medium
(48x92x64 mm)
> 75 %
 FWS-Mono-LV-475 475 nm 447 ~ 501 nm 3 ~ 15 nm 3 mm Medium
(48x92x64 mm)
> 75 %
 FWS-Mono-LV-530 530 nm 496 ~ 561 nm 3 ~ 14 nm 3 mm Medium
(48x92x64 mm)
> 75 %
 FWS-Mono-LV-595 595 nm 555 ~ 628 nm 3 ~ 14 nm 3 mm Medium
(48x92x64 mm)
> 75 %
 FWS-Mono-LV-665 665 nm 621 ~ 703 nm 3 ~ 13 nm 3 mm Medium
(48x92x64 mm)
> 75 %
 FWS-Mono-LV-745 745 nm 700 ~ 790 nm 3 ~ 12 nm 3 mm Medium
(48x92x64 mm)
> 75 %
 FWS-Mono-LV-845 845 nm 784 ~ 900 nm 4 ~ 10 nm 3 mm Medium
(48x92x64 mm)
> 75 %

※波長範囲の両端には公差が生じる可能性があります。詳しくはお問い合わせ下さい。

■ 特徴の詳細説明

均一な円形アパーチャ

通常のモノクロメータのようなスリット形状の制約なく、均一な円形ビームのフィルタリングができます。

シンプルなソフトウエア制御

中心波長と等価帯域幅をシンプルなソフトウエアで自動制御できます。お望みの波長スキャン、セット、ステップをサポートします。



簡単な他機器との組み合わせ

コンパクトな直線的形状ですので顕微鏡、望遠鏡、カメラ他、他の光機器と簡単に組み合わせて使用できます。



高い帯域外消光

帯域外消光が高い(106)ため、液晶ベースのフィルタリングシステムに典型的な不要なスペクトルリークとバックグラウンドノイズが回避されます。
