高速偏光ローテーター : HSPRはμsの高速応答で、電圧制御により連続的に偏光を回転できます。高速応答なので40Gbsシステムでの利用が可能です。ドライバ付き偏光ローテータもオプションでご用意しております。

■ 特徴

　 ・高速応答　μｓ
　 ・広い動作波長範囲
　 ・可動部分なし、連続チューニング
　 ・低挿入損失
　 ・全波長範囲にわたり低PDL

■ 用途

　 ・偏光回転
　 ・偏光スクランブラー
　 ・群遅延補償
　 ・位相シフト、遅延

■　仕様 ➡偏光とは？
型番 単位 HSPR
技術仕様
動作波長範囲 nm C-バンド、L-バンド または C+Lバンド
挿入損失 dB < 0.6
偏光回転 Deg. 180
応答時間 μs < 30
リターンロス dB > 55
動作温度範囲 ℃ 0 ~ 70
保管温度範囲 ℃ -40 ~ 85
動作相対湿度（無結露） %RH 95
保管相対湿度（無結露） %RH 95
最大光パワー mW 500
動作電圧（ドライバによる） V 0 ~ 5
動作電圧（ドライバなし） V 0 ~ 350
物理的仕様
サイズ mm 30 x 6.0 x 6.0
ドライバPCBサイズ mm 55 x 22 x 12
ファイバ長 m 1.0 ~ 1.2
ファイバタイプ 　 SMF-28e または 同等のもの
ファイバジャケット 　 900μmルーズチューブ, UL94-V1
光コネクタ
(→光コネクタとは)
 　 FC/UPC
メーカ 　 Lightwaves2020

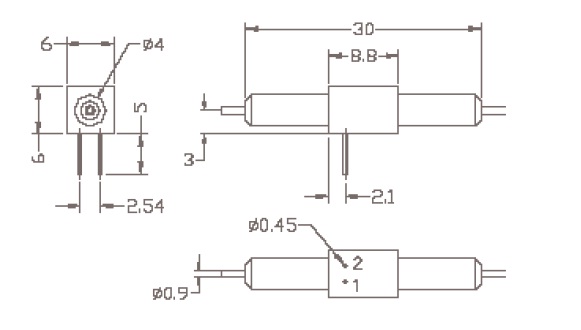

■　サイズ詳細

LW2020-plr-HSPR-2

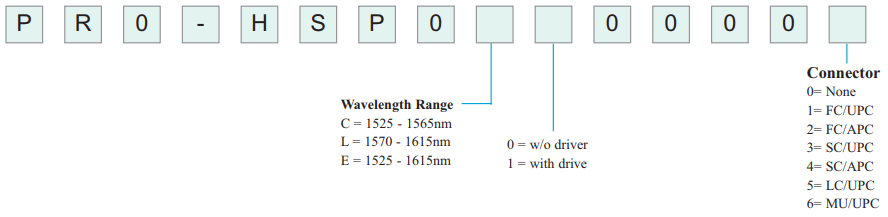

■注文方法
